Energia e potência elétrica 125
9. (UF-PB) Uma residência, alimentada com uma
tensão de 220 V, usa alguns equipamentos elé-
tricos, cuja potência de cada um e o tempo de
funcionamento em um mês encontram-se especi-
ficados na tabela abaixo:
Equipamento Quantidade
Tempo de
funcionamento
Potência (W)
Lâmpada 04 120 h 60 (cada uma)
Ferro elétrico 01 30 h 600
Televisor 01 60 h 120
A energia elétrica consumida em quilowatt-hora
(kWh) pelos equipamentos vale:
a) 42,0 c) 32,0 e) 72,0
b) 66,0 d) 54,0
Resolução:
Este exercício requer uma estratégia diferente.
Não podemos somar as potências, pois cada tipo
de aparelho permanece ligado por um intervalo
de tempo diferente. Devemos calcular a energia
elétrica consumida por cada um e no final fazer
o somatório de todas elas.
Da definição de potência elétrica, vem:
P =
E
el
Δt
E
el
 = P ∙ Δt
A energia elétrica total consumida pelos equipa-
mentos é dada por:
E
eltotal
 = E
ellâmp
 + E
elferro
 + E
eltv
E
eltotal
 = 4
60
1 000
 · 120 +
600
1 000
 · 30 +
120
1 000
 · 60
E
eltotal
 = 54,0 kWh
10. João Paulo, preocupado com o gasto excessivo
em energia elétrica todos os meses em sua casa,
resolveu planilhar e controlar cada um dos apare-
lhos considerados vilões da energia elétrica resi-
dencial. Montou então a planilha abaixo, onde
indicou a potência e o valor médio do tempo de
uso diário de cada aparelho:
Aparelho Potência (kW) Uso diário (h)
Chuveiro 5,0 2,0
Forno micro-ondas 3,0 0,5
Ferro elétrico de passar 0,8 1,5
Secadora elétrica 4,0 0,5
a) Qual é o consumo diário de energia elétrica
desses quatro aparelhos? E o consumo men-
sal?
b) Sabendo que o kWh custa R$ 0,50, quanto
João Paulo gasta mensalmente com o consu-
mo de energia desses quatro aparelhos?

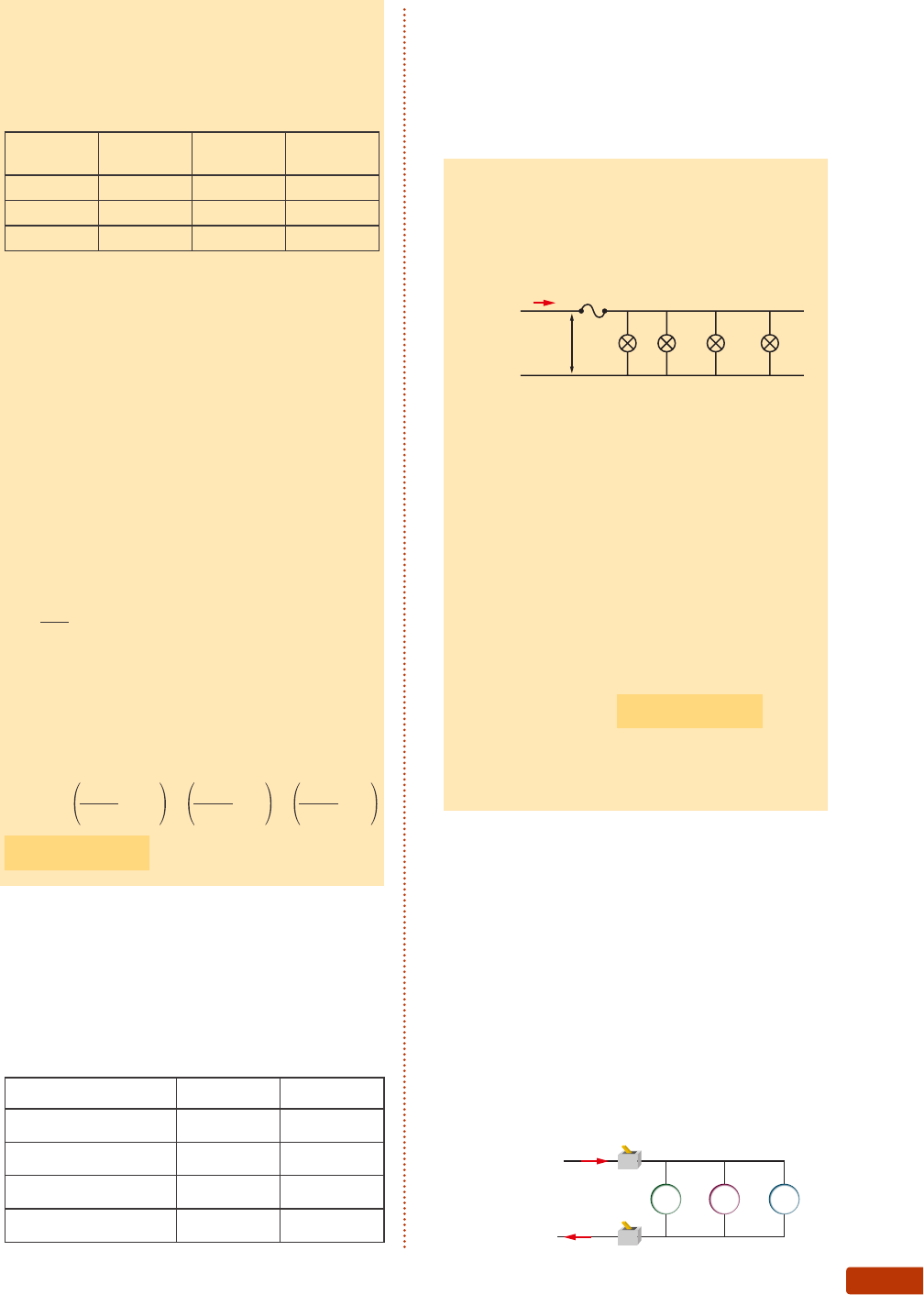

11. Em uma rede elétrica de 110 V há um fusível
de 25 A no fio fase, conforme mostra a figura.
Determine o número máximo de lâmpadas com
100 W/110 V que poderão ser ligadas simultanea-
mente em paralelo sem queimar o fusível da rede.
fio fase
fio neutro
L
1
i
110 V
F
L
2
L
3
L
4
Resolução:
Vamos determinar a máxima potência elétrica
suportada pela rede, sem queimar o fusível:
U = 110 V; i = 25 A (máxima admissível)
P
máx
 = U ∙ i
máx
 ⇒ P
máx
 = 110 ∙ 25 ⇒ P
máx
 = 2 750 W
Ora, cada lâmpada possui 100 W.
Fazendo: P
máx
 = n ∙ 110 (onde n é um número
inteiro e representa a quantidade de lâmpadas),
vem:
2 750 = n ∙ 100 ⇒ n = 27,5
Porém, sendo inteiro: n = 27 lâmpadas
Observa•‹o: com 28 lâmpadas teríamos uma
potência maior que a potência máxima permiti-
da, e o fusível fatalmente queimaria.
12. Em uma instalação residencial de 110 V deverão
ser ligadas em paralelo lâmpadas de 60 W/110 V.
Ocorre que no fio fase dessa instalação há um
fusível de 15 A. Determine o número máximo
de lâmpadas que poderão ser ligadas simultane-
amente.
13. O circuito elétrico de uma residência deve ser
protegido por um disjuntor inserido em cada fio
fase, como mostra a figura. Nesse circuito estão
instalados os aparelhos relacionados na tabela a
seguir, com as suas respectivas tensões e potên-
cias nominais.
i
1
i
2
fase 1 (+110 V)
fase 2 (–110 V)
Aq Ch1 Ch2
D1
D2
Il
U
St
r
A
ç
õ
ES
:
ZA
Pt
Capítulo 7126
Aparelho
Tensão nominal
(V)
Potência nominal
(W)
Chuveiro (Ch1) 220 4 200
Chuveiro (Ch2) 220 5 400
Aquecedor (Aq) 220 1 000
a) Determine a potência total instalada.
b) Determine a intensidade de corrente que
circula no circuito com todos os aparelhos
funcionando.
c) Dimensione os disjuntores D
1
 e D
2
 para que
não desarmem com os aparelhos ligados.
Lembre-se: a corrente nominal de pico do
disjuntor é um número múltiplo de 10.
exercícios de Reforço
15. Um aparelho elétrico traz na sua etiqueta metá-
lica, pregada na sua carcaça, os seguintes valores
nominais: 220 V e 4 400 W. Podemos afirmar que,
estando corretamente ligado:
a) a intensidade de corrente que nele circula é
de 22 A.
b) a energia elétrica consumida em 10 h será de
440 kWh.
c) a intensidade de corrente que nele circula
é de 20 A e em 10 horas vai consumir uma
energia elétrica de 44 kWh.
d) se nele passar uma corrente elétrica de 10 A,
a sua potência será de 2 200 W.
e) dissipará uma energia elétrica de 4 400 W/h.
16. Uma pequena lâmpada de farol de carro funciona
sob tensão de 12 V e puxa uma corrente elétrica
de intensidade 2,0 A. A energia elétrica dissipada
em 5 minutos vale:
a) 7 200 J d) 7,2 kWh
b) 720 J e) 720 Wh
c) 120 J
17. Num circuito elétrico residencial, de tensão 120 V,
o disjuntor do fio fase é de 10 A. Estão instalados
os seguintes aparelhos: 5 lâmpadas de 100 W
cada uma, um pequeno aquecedor elétrico de
600 W, um aparelho de som de 500 W, todos eles
14. (UF-PB) A tensão num chuveiro é 220 V, e sua
potência, 1 100 W. Se a quantidade de carga que
passou pela resistência do chuveiro foi de 2 400 C,
quantos minutos este ficou ligado?
Resolução:
A intensidade de corrente elétrica que percorre o
chuveiro é dada por:
P = U ∙ i ⇒ 1 100 = 220 ∙ i ⇒ i = 5 A
Da definição de intensidade de corrente elétrica,
vem:
i =
Q
Δt
5 =
2 400
Δt ⇒ Δt = 480 s = 8 min
de tensão nominal 120 V. Analise as afirmativas
abaixo e responda:
 I. Todos os aparelhos poderão funcionar simul-
taneamente, sem desarmar o disjuntor.
 II. Estando ligados o aquecedor e o aparelho de
som, pelo menos quatro lâmpadas devem ficar
apagadas.
III. Com as cinco lâmpadas acesas e o aparelho de
som ligado, o aquecedor não deve ser ligado,
pois vai desarmar o disjuntor.
É verdade apenas o que se disse em:
a) I d) II e III
b) II e) I e III
c) III
18. Num circuito elétrico há um disjuntor que
protege a sua fiação. Nele estão instalados os
seguintes aparelhos: 10 lâmpadas de 100 W cada
uma, um televisor de 200 W, um refrigerador de
600 W e um aquecedor elétrico de 400 W. A
tensão elétrica no circuito é de 120 V. Escolha o
disjuntor correto que permitirá a todos os apa-
relhos funcionarem simultaneamente, mas que
tenha a menor corrente nominal:
a) 30 A d) 15 A
b) 25 A e) 10 A
c) 20 A
Energia e potência elétrica 127
a potência “consumida” por esse equipamento é
de, aproximadamente:
a) 36 W
b) 90 W
c) 144 W
d) 324 W
e) 1 000 W
A quantidade de energia elétrica
de 3,6 watt-hora é definida como
aquela que um equipamento de
3,6 W consumiria se permanecesse
ligado durante 1 hora.
22. (Fuvest-SP) Uma estudante quer utilizar uma lâm-
pada (dessas de lanterna de pilhas) e dispõe de uma
bateria de 12 V. A especificação da lâmpada indica
que a tensão de operação é 4,5 V e a potência elé-
trica utilizada durante a operação é de 2,25 W.
bateria
+ Ð
lâmpada
resisto
r
Para que a lâmpada possa ser ligada à bateria de
12 V, será preciso colocar uma resistência elétri-
ca, em série, de aproximadamente:
a) 0,5 Ω
b) 4,5 Ω
c) 9,0 Ω
d) 12 Ω
e) 15 Ω
23. (Fuvest-SP) Um circuito doméstico simples, liga-
do à rede de 110 V e protegido por um fusível F
de 15 A, está esquematizado abaixo:
110 V
F
A potência máxima de um ferro de passar roupa
que pode ser ligado, simultaneamente, a uma
lâmpada de 150 W, sem que o fusível interrompa
o circuito, é aproximadamente de:
a) 1 100 W d) 2 250 W
b) 1 500 W e) 2 500 W
c) 1 650 W
19. (Unesp-SP) Um jovem casal instalou em sua casa
uma ducha elétrica moderna de 7 700 watts/220
volts. No entanto, os jovens verificaram, desiludi-
dos, que toda vez que ligavam a ducha na potência
máxima, desarmava-se o disjuntor (o que equivale
a queimar o fusível de antigamente) e a fantástica
ducha deixava de aquecer. Pretendiam até recolocar
no lugar o velho chuveiro de 3 300 watts/220 volts,
que nunca falhou. Felizmente, um amigo – físico,
naturalmente – os socorreu. Provisoriamente, subs-
tituiu o velho disjuntor por outro, de maneira que
a ducha funcionasse normalmente.
A partir desses dados, assinale a única alterna-
tiva que descreve corretamente a possível troca
efetuada pelo amigo.
a) Substituiu ovelho disjuntor de 20 ampères
por um novo, de 30 ampères.
b) Substituiu o velho disjuntor de 20 ampères
por um novo, de 40 ampères.
c) Substituiu o velho disjuntor de 10 ampères
por um novo, de 40 ampères.
d) Substituiu o velho disjuntor de 30 ampères
por um novo, de 20 ampères.
e) Substituiu o velho disjuntor de 40 ampères
por um novo, de 20 ampères.
Observa•‹o: Apenas substituir o disjuntor não é
um procedimento muito correto, pois há necessi-
dade também de verificar a bitola (diâmetro) dos
fios da instalação elétrica.
20. (Unesp-SP) Dois resistores, um de resistência 5,0 Ω
e outro de resistência R, estão ligados a uma
bateria de 6,0 V e resistência interna desprezível,
como mostra a figura.
5,0 Ω R6,0 V
Sabendo que a potência total dissipada no circui-
to é 12 W, determine:
a) a corrente i que passa pela bateria;
b) o valor da resistência R.
21. (Fuvest-SP) No medidor de energia elétrica usado
na medição do consumo de residências, há um
disco, visível externamente, que pode girar. Cada
rotação completa do disco corresponde a um
consumo de energia elétrica de 3,6 watt-hora.
Mantendo-se, em uma residência, apenas um
equipamento ligado, observa-se que o disco exe-
cuta uma volta a cada 40 segundos. Nesse caso,
Il
U
St
r
A
ç
õ
ES
:
ZA
