Assunto 4

1. Sensores eletrônicos de posição podem ser aplicados no nosso dia a dia, como, por
exemplo, em automóveis para estacionamento, em sistemas de segurança residencial e
também em indústrias, em esteiras de produção para verificar falhas de produtos ou
material faltante.
Esses tipos de sensores apresentam características que os tornam fundamentais para a
otimização de processos e larga aplicação.
Assinale a alternativa que contém uma das vantagens desses sensores em relação a outros
sensores eletrônicos e/ou dispositivos mecânicos:

D. Monitoram sem contato físico.

2. Uma das aplicações industriais que utilizam sensores de posição é o monitoramento de
produtos em esteiras de posição. Nessas aplicações, devido ao volume de produtos e à
velocidade de produção, são necessários sensores velozes e confiáveis para o sensoriamento
dos produtos e o controle da qualidade do processo.
A escolha do sensor ideal para a aplicação depende de muitas variáveis, entre elas o tipo de
produto a ser sensoriado. Uma das aplicações que utilizam sensor de posição é a verificação
de latas de refrigerante em uma esteira de produção. Como existem vários tipos de sensores
de posição, é necessário o conhecimento profundo desses tipos de dispositivos para a
escolha correta e a otimização do sistema.
Quais sensores poderiam ser utilizados nesse caso, conforme a aplicação mostrada na figura?




E. Sensores indutivos, capacitivos e óticos.


3. Alguns sensores são formados por mais de um dispositivo. Por exemplo, alguns necessitam
de transmissor, refletor e receptor. Esses dispositivos caracterizam um tipo de sensor.
O profissional que atuará com esses equipamentos precisa conhecer o funcionamento de

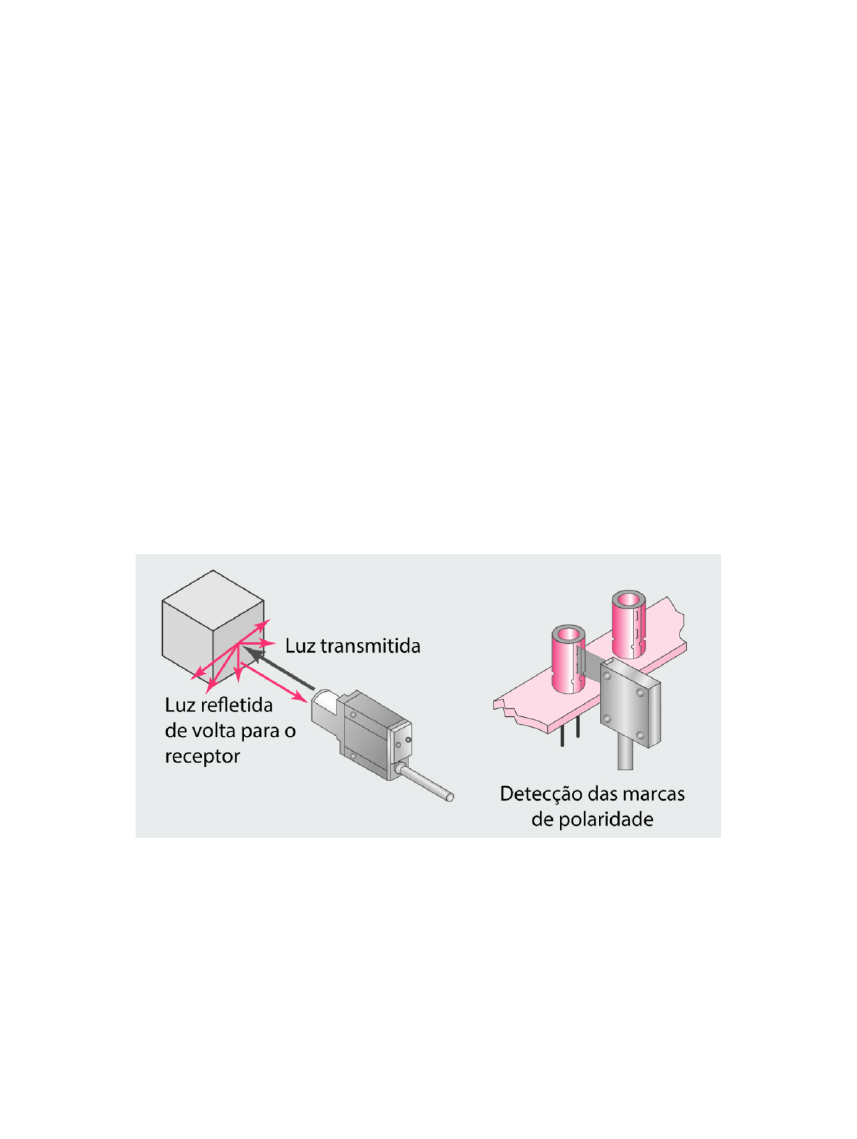

cada um deles para a correta montagem e funcionamento do sensor. A figura a seguir mostra
a aplicação desses dispositivos para o sensoriamento correto de uma linha de produção.
Com base na imagem, responda: qual tipo de sensor eletrônico está sendo usado?



A. Ótico reflexivo.

4. Sensores de posição aplicados a uma linha de produção podem servir para identificar se,
após o envaze de refrigerante ou água, por exemplo, a garrafa recebeu a tampa, ou verificar
se está faltando peça na linha de produção.
A figura a seguir mostra essas situações. Com base nas características dos sensores de
posição, indique os sensores ideais para essas aplicações, respectivamente, tendo em vista
as características de cada sensor.



B. Sensores ótico-reflexivo e de barreira.


5. Em linha de produção, uma aplicação é o sensoriamento de embalagens ou recipientes de
alimentos. Algumas falhas na linha de produção acarretam o não preenchimento de tais
recipientes. Esse é um erro que não pode passar despercebido, porque algum cliente pode
abrir um produto comprado e se deparar com uma caixa vazia.
Para tanto, sensores são utilizados com a finalidade de identificar as caixas vazias e retirá-
las da linha de produção. Existem vários tipos de sensores, que são capazes de cumprir essa
função.
Quais são os sensores apropriados para identificar caixas de leite vazias em uma linha de
produção, conforme mostrado na figura?



A. Capacitivo.
