NARRADOUNIVERSO

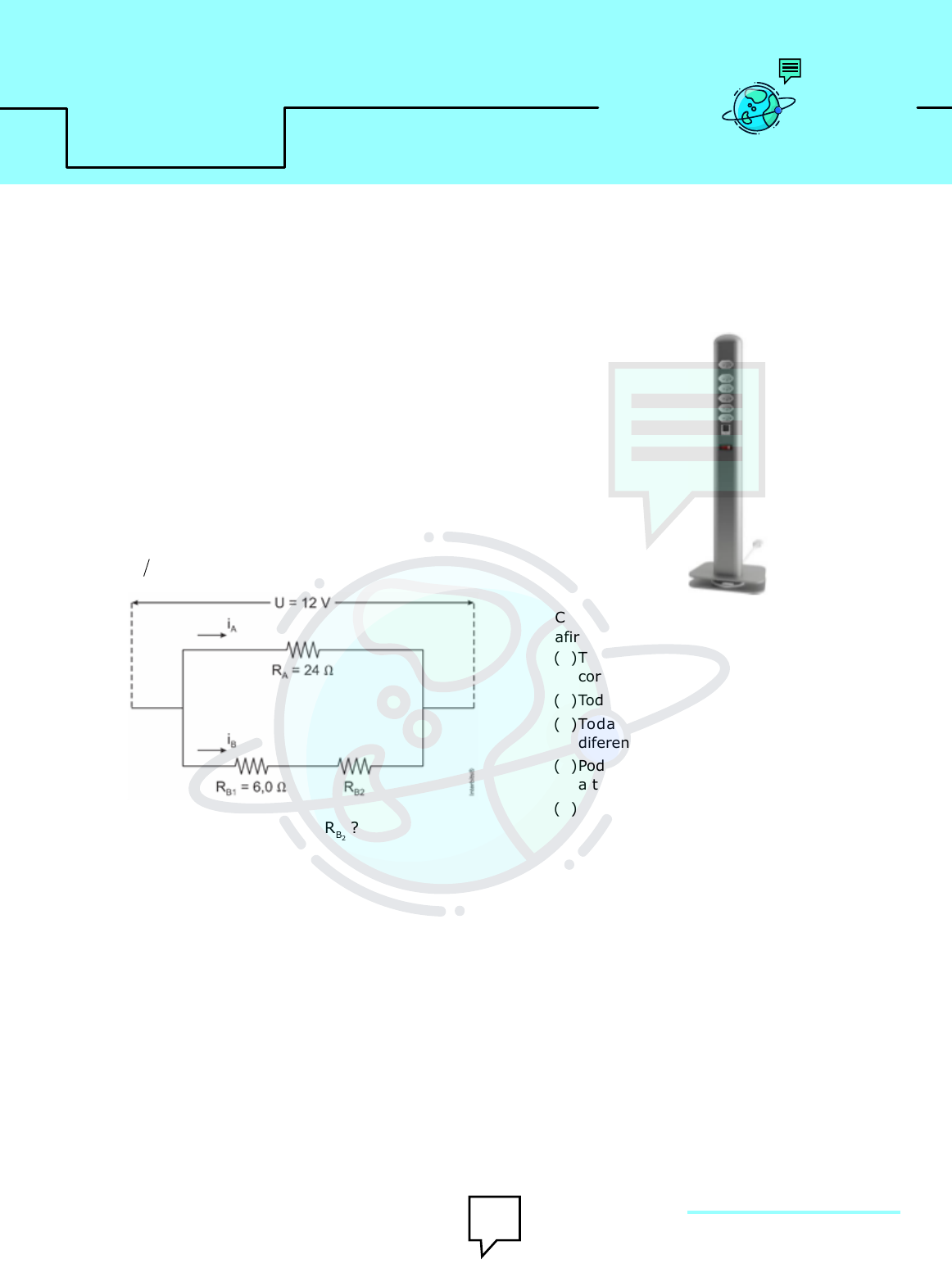

01. (Unicamp 2021) A diferença de potencial
elétrico, U, é proporcional à corrente elétrica,
i, em um trecho de um circuito elétrico
resistivo, com constante de proporcionalidade
dada pela resistência equivalente, Req, no
trecho do circuito. Além disso, no caso de
resistores dispostos em série, a resistência
equivalente é dada pela soma das resistências
( ).R R Req � � �1 2  A corrente elétrica, iB, no
trecho B do circuito abaixo é três vezes maior
que a corrente elétrica no trecho A, ou seja,
i iB A = 3.
Quanto vale a resistência RB2 ?
a) 2 0, .Ω
b) 14 Ω.
c) 18 Ω.
d) 66 Ω.
02. (Acafe 2020) É muito comum encontrarem-se
torres de tomadas em clínicas e consultórios
para que os clientes possam carregar celulares,
notebooks e outros equipamentos eletrônicos,
enquanto esperam serem atendidos. A torre
pode conter várias tomadas e, mesmo que
todas estejam ocupadas, funcionam da mesma
forma. Isto significa que um equipamento ligado
a uma tomada não influencia no funcionamento
de outra tomada.
Com base no exposto, marque com V as
afirmações verdadeiras e com F as falsas.
( ) Todas as tomadas fornecem a mesma
corrente elétrica.
( ) Todas as tomadas estão ligadas em paralelo.
( ) Todas as tomadas fornecem a mesma
diferença de potencial.
( ) Pode-se utilizar um amperímetro para medir
a tensão fornecida pelas tomadas.
( ) Quanto maior a potência do aparelho ligado
à tomada maior é a diferença de potencial
liberada pela tomada.
A sequência correta, de cima para baixo, é:
a) F - F - V - V - F
b) F - V - V - F - F
c) V - F - V - V - F
d) V - F - V - F - F
03. (Uece 2020) Um enfeite para festas natalinas
foi construído com 100 lâmpadas LED (light
emitting diode) dispostas ao longo de uma linha,
com as lâmpadas eletricamente associadas.
Apesar de o fabricante afirmar que as lâmpadas
têm 100% de garantia de não apresentarem
defeito, uma delas veio, de fábrica, com seus
circuitos internos interrompidos. Dessa forma,
é correto afirmar que
1
www.universonarrado.com.br
C-08FRENT
E
Associação de Resistores
2
www.universonarrado.com.br
Lições de Física
a) o enfeite não acenderá, caso as lâmpadas
sejam ligadas em série.
b) o enfeite não acenderá, caso as lâmpadas
sejam ligadas em paralelo.
c) o enfeite acenderá, caso as lâmpadas
boas sejam ligadas em paralelo e esta
associação seja ligada em série com a
lâmpada defeituosa.
d) não há formas de associação das 100
lâmpadas que permita o arranjo acender.
04. (Udesc 2019) Um resistor de resistência
R1 10 é ligado em série com um resistor
de resistência R2 35 . Uma fonte de tensão
de 9 V é ligada a esta associação.
Assinale a alternativa que corresponder à
corrente elétrica no resistor R1 e a diferença
de potencial elétrico entre as extremidades do
resistor R2, respectivamente.
a) 0 2, A e 1 4, V
b) 1 2, A e 4 2, V
c) 0 5, A e 1 8, V
d) 0 2, A e 7 0, V
e) 1 2, A e 1 4, V
05. (Enem 2019) Uma casa tem um cabo elétrico
mal dimensionado, de resistência igual a 10 Ω,
que a conecta à rede elétrica de 120 V. Nessa
casa, cinco lâmpadas, de resistência igual a
200 Ω, estão conectadas ao mesmo circuito
que uma televisão de resistência igual a 50 Ω,
conforme ilustrado no esquema. A televisão
funciona apenas com tensão entre 90 V e
130 V.
O número máximo de lâmpadas que podem ser
ligadas sem que a televisão pare de funcionar é:
a) 1.
b) 2.
c) 3.
d) 4.
e) 5.
06. (G1 - cps 2019) Quatro lâmpadas de filamento,
idênticas, são conectadas a duas pilhas
obedecendo ao circuito elétrico. Inicialmente,
as quatro lâmpadas encontram-se acesas.
Se, em dado momento, somente a lâmpada L4
tiver seu filamento rompido, apagando-se, é
correto concluir que
Admita que, se apenas uma dessas lâmpadas
fosse ligada às duas pilhas, ela não se queimaria
por sobrecarga.
a) só L3 permanecerá acesa.
b) só L1 e L2 permanecerão acesas.
c) só L1 e L3 permanecerão acesas.
d) as demais lâmpadas permanecerão acesas.
e) nenhuma das lâmpadas permanecerá acesa.
07. (G1 - ifpe 2019) Considere três resistores
R1 12 , R2 6 e R3 4 , associados
conforme as figuras abaixo.
3
www.universonarrado.com.br
Frente: C-08 NARRADOUNIVERSO
A razão entre a resistência equivalente da
associação I e a da associação II é
a) 1 22.
b) 22.
c) 2.
d) 1 11.
e) 11.
08. (Uerj 2019) Resistores ôhmicos idênticos
foram associados em quatro circuitos distintos
e submetidos à mesma tensão UA B, . Observe
os esquemas:

Nessas condições, a corrente elétrica de menor
intensidade se estabelece no seguinte circuito:
a) I
b) II
c) III
d) IV
09. (Eear 2018) Em uma aula de laboratório o
professor montou um circuito com 3 resistores
ôhmicos R R1 2, e R3 associados a uma fonte
de alimentação ideal ( )Vt conforme o circuito
abaixo. E solicitou ao aluno que, usando
um amperímetro ideal, medisse o valor da
intensidade de corrente elétrica que flui através
de R2.
O aluno, porém fez a ligação do amperímetro
( )A da maneira indicada na figura a seguir. Com
base nisso, assinale a alternativa que representa
o valor indicado, em ampères, no amperímetro.
a) 0 0,
b) 0 2,
c) 0 3,
d) 0 4,
10. (Enem 2018) Muitos smartphones e tablets não
precisam mais de teclas, uma vez que todos os
comandos podem ser dados ao se pressionar
a própria tela. Inicialmente essa tecnologia foi
proporcionada por meio das telas resistivas,
formadas basicamente por duas camadas
de material condutor transparente que não
se encostam até que alguém as pressione,
modificando a resistência total do circuito
de acordo com o ponto onde ocorre o toque.
A imagem é uma simplificação do circuito
formado pelas placas, em que A e B
representam pontos onde o circuito pode ser
fechado por meio do toque.
4
www.universonarrado.com.br
Lições de Física
Qual é a resistência equivalente no circuito
provocada por um toque que fecha o circuito
no ponto A?
a) 1 3, kΩ
b) 4 0, kΩ
c) 6 0, kΩ
d) 6 7, kΩ
e) 12 0, kΩ
11. (Acafe 2017) Sejam dois resistores ôhmicos Rx
e Ry associados em paralelo e ligados a uma
bateria ideal de 12 V. A figura abaixo mostra
as curvas que caracterizam esses resistores.
A intensidade de corrente elétrica em ampères,
fornecida pelo gerador ao circuito, é:
a) 16
b) 0 8,
c) 8
d) 1 6,
12. (Acafe 2017) Um professor de Física elaborou
quatro circuitos, utilizando pilhas idênticas e
ideais e lâmpadas idênticas e ideais, conforme
a figura.
Considere a tensão de cada pilha V e a
resistência de cada lâmpada R. Depois, fez
algumas afirmações sobre os circuitos. Analise-
as.
I. A corrente elétrica total que percorre o
circuito 1 é de mesma intensidade que
a corrente elétrica total que percorre o
circuito 4.
II. A corrente elétrica total que percorre o
circuito 3 é de mesma intensidade que
a corrente elétrica total que percorre o
circuito 4.
III. A corrente elétrica que atravessa uma
das lâmpadas do circuito 3 tem o triplo
da intensidade da corrente elétrica que
atravessa uma lâmpada do circuito 2.
IV. A tensão sobre uma das lâmpadas do circuito
1 é maior que a tensão sobre uma das
lâmpadas do circuito 4.
Todas as afirmativas estão corretas em:
a) II – III
b) I – II
c) I – II – III
d) II – III – IV
13. (Ufrgs 2017) A diferença de potencial entre os
pontos ()i e ( )ii do circuito abaixo é V.
Considerando que todos os cinco resistores têm
resistência elétrica R, a potência total por eles
dissipada é
a) 2 2V R.
b) V R2 2( ).
c) V R2 5( ).
d) 4 2 2V R .
e) V R2 24( ).
14. (Ufu 2016) Dispondo de algumas pilhas
idênticas, de resistência interna desprezível,
fios e pequenas lâmpadas de mesma potência,
um estudante monta alguns tipos diferentes de
circuitos elétricos, conforme a figura a seguir.
5
www.universonarrado.com.br
Frente: C-08 NARRADOUNIVERSO
Em relação aos fios ideais, considere as
afirmativas sobre a correnteque circula pelos
circuitos.
I. A corrente circula pelo circuito 2 é menor
que a do circuito 4.
II. A corrente que circula pelo circuito 1 é menor
que a do circuito 3.
III. A corrente que circula pelo circuito 1 é menor
que a do circuito 4.
IV. No circuito 2, quando a corrente passa pelo
ponto A, ela é maior do que quando passa
pelo B.
Assinale a alternativa que apresenta apenas
afirmativas corretas.
a) I e II.
b) II e III.
c) I e IV.
d) III e IV.
15. (Enem 2016) Três lâmpadas idênticas foram
ligadas no circuito esquematizado. A bateria
apresenta resistência interna desprezível, e
os fios possuem resistência nula. Um técnico
fez uma análise do circuito para prever a
corrente elétrica nos pontos: A B C D, , , e E;
e rotulou essas correntes de I I I IA B C D, , , e IE,
respectivamente.
O técnico concluiu que as correntes que
apresentam o mesmo valor são
a) I IA E= e I IC D= .
b) I I IA B E= = e I IC D= .
c) I IA B= , apenas.
d) I I IA B E= = , apenas.
e) I I ,C B= apenas.
16. (Espcex (Aman) 2016) No circuito elétrico
desenhado abaixo, todos os resistores ôhmicos
são iguais e têm resistência R � �1 0, . Ele
é alimentado por uma fonte ideal de tensão
contínua de E V= 5 0, . A diferença de potencial
entre os pontos A e B é de:
a) 1 0, V
b) 2 0, V
c) 2 5, V
d) 3 0, V
e) 3 3, V
17. (Enem 2016) Por apresentar significativa
resistividade elétrica, o grafite pode ser utilizado
para simular resistores elétricos em circuitos
desenhados no papel, com o uso de lápis e
lapiseiras. Dependendo da espessura e do
comprimento das linhas desenhadas, é possível
determinar a resistência elétrica de cada traçado
produzido. No esquema foram utilizados três
tipos de lápis diferentes ( H, HB2 e 6B) para
efetuar três traçados distintos.
Munida dessas informações, um estudante
pegou uma folha de papel e fez o desenho
de um sorvete de casquinha utilizando-se
desses traçados. Os valores encontrados nesse
6
www.universonarrado.com.br
Lições de Física
experimento, para as resistências elétricas
(R), medidas com o auxílio de um ohmímetro
ligado nas extremidades das resistências,
são mostrados na figura. Verificou-se que os
resistores obedeciam a Lei de Ohm.
Na sequência, conectou o ohmímetro nos
terminais A e B do desenho e, em seguida,
conectou-o nos terminais B e C, anotando
as leituras RAB e R ,BC respectivamente. Ao
estabelecer a razão R
R
AB
BC
 qual resultado o
estudante obteve?
a) 1
b) 4
7

c) 10
27

d)
14
81

e) 4
81

18. (Ufsm 2015) Em uma instalação elétrica
doméstica, as tomadas são ligadas em
__________________ para que a mesma
_________________________ em todos os
eletrodomésticos ligados a essa instalação.
Assinale a alternativa que completa as lacunas,
na ordem.
a) paralelo ‒ tensão seja aplicada
b) paralelo ‒ corrente circule
c) paralelo ‒ potência atue
d) série ‒ tensão seja aplicada
e) série ‒ corrente circule
19. (Fuvest 2015) Dispõe se de várias lâmpadas
incandescentes de diferentes potências,
projetadas para serem utilizadas em 110 V de
tensão. Elas foram acopladas, como nas figuras
I, II e III abaixo, e ligadas em 220 V.
Em quais desses circuitos, as lâmpadas
funcionarão como se estivessem individualmente
ligadas a uma fonte de tensão de 110 V?
a) Somente em I.
b) Somente em II.
c) Somente em III.
d) Em I e III.
e) Em II e III.
20. (S1 - ifpe 2020) Na figura abaixo, está
representado um circuito elétrico contendo
um gerador ideal de 42 volts, com resistência
interna desprezível, o qual alimenta três
resistores.
7
www.universonarrado.com.br
Frente: C-08 NARRADOUNIVERSO
Determine o valor da intensidade da corrente
elétrica, expressa em ampères, que percorre o
amperímetro A conectado ao circuito elétrico.
a) 1 4, A
b) 0 42, A
c) 2 4, A
d) 2 A
e) 0 6, A
21. (Fgv 2020) O esquema representa um circuito
elétrico composto por uma bateria ideal de
força eletromotriz ε e três pequenas lâmpadas
incandescentes idênticas.
Supondo que as resistências das lâmpadas
sejam	constantes,	se	o	circuito	for	interrompido
no ponto P, o brilho
a) de L1 aumentará e o de L2 diminuirá.
b) de L1 e L2 aumentarão.
c) de L1 e L2 não se alterarão.
d) de L1 diminuirá e o de L2 aumentará.
e) de L1 diminuirá e o de L2 não se alterará.
22. (G1 - col. naval 2018) Um circuito elétrico é
composto por uma bateria ideal com uma tensão
( )U de 15 V, resistores cada qual com uma
resistência elétrica ( )R de 3 Ω, fios condutores
ideais e duas chaves ( )Ch que permitem abrir
ou fechar o circuito ou parte dele. Além disso,
conta com um amperímetro ideal ( ).A Na
situação apresentada na figura abaixo, qual das
opções fornece, respectivamente, a resistência
elétrica equivalente (Re )q do circuito e a
intensidade da corrente elétrica ()i indicada
pelo amperímetro?
a) 1 0, Ω e 30 A
b) 1 5, Ω e 20 A
c) 1 5, Ω e 10 A
d) 6 0, Ω e 5 0, A
e) 9 0, Ω e 3 3, A
23. (Fmp 2017) Numa instalação elétrica de um
escritório, são colocadas 3 lâmpadas idênticas
em paralelo conectadas a uma fonte de tensão.
Se uma das lâmpadas queimar, o que acontecerá
com a corrente nas outras lâmpadas?
a) Aumentará por um fator 1 5, .
b) Aumentará por um fator 2.
c) Diminuirá por um fator 1 5, .
d) Diminuirá por um fator 2.
e) Permanecerá a mesma.
24. (Enem 2017) Fusível é um dispositivo de
proteção contra sobrecorrente em circuitos.
Quando a corrente que passa por esse
componente elétrico é maior que sua máxima
corrente nominal, o fusível queima. Dessa
forma, evita que a corrente elevada danifique
os aparelhos do circuito. Suponha que o circuito
elétrico	mostrado	 seja	 alimentado	 por	 uma
fonte de tensão U e que o fusível suporte uma
corrente nominal de 500 mA.
8
www.universonarrado.com.br
Lições de Física
Qual é o máximo valor da tensão U para que o
fusível não queime?
a) 20 V
b) 40 V
c) 60 V
d) 120 V
e) 185 V
25. (Uern 2015) A resistência R na associação de
resistores a seguir é igual a
a) 10Ω.
b) 20Ω.
c) 30Ω.
d) 40Ω.
Gabarito
Resposta da questão 1: A
Resposta da questão 2: B
Resposta da questão 3: A
Resposta da questão 4: D
Resposta da questão 5: B
Resposta da questão 6: B
Resposta da questão 7: E
Resposta da questão 8: C
Resposta da questão 9: C
Resposta da questão 10: C
Resposta da questão 11: D
Resposta da questão 12: A
Resposta da questão 13: A
Resposta da questão 14: A
Resposta da questão 15: A
Resposta da questão 16: B
Resposta da questão 17: B
Resposta da questão 18: A
Resposta da questão 19: D
Resposta da questão 20: D
Resposta da questão 21: D
Resposta da questão 22: C
Resposta da questão 23: E
Resposta da questão 24: D
Resposta da questão 25: C
 Acesse o QR Code e veja
as resoluções em vídeo!
?FICARAMDÚVIDAS

Mais conteúdos dessa disciplina
