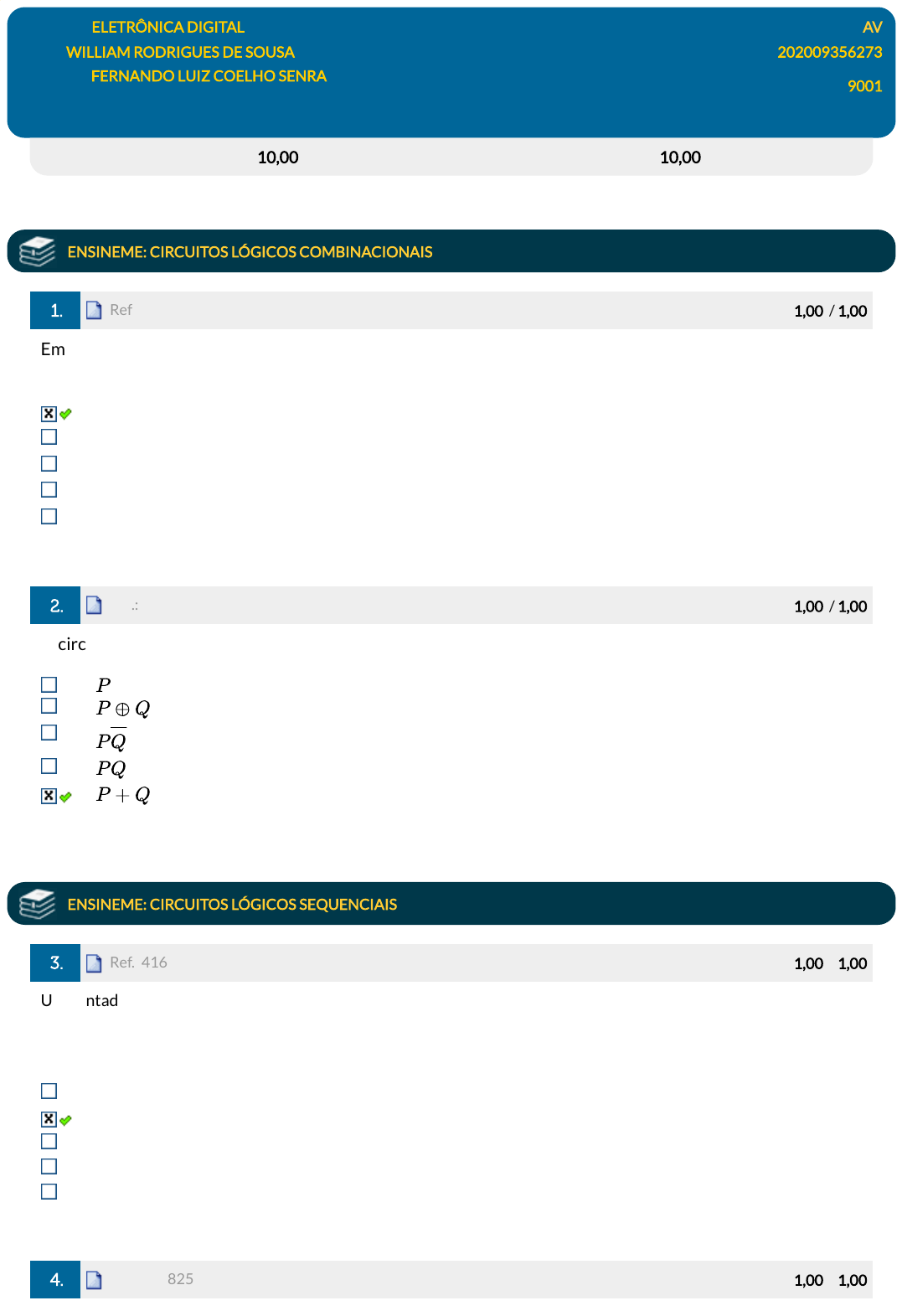

Disciplina: ELETRÔNICA DIGITAL  AV
Aluno: WILLIAM RODRIGUES DE SOUSA 202009356273
Professor: FERNANDO LUIZ COELHO SENRA

Turma: 9001
DGT0120_AV_202009356273 (AG)   30/05/2023 18:12:47 (F)
Avaliação: 10,00 pts Nota SIA: 10,00 pts

ENSINEME: CIRCUITOS LÓGICOS COMBINACIONAIS

 1. Ref.: 3990191 Pontos: 1,00  / 1,00
Em um codi�cador de prioridade com 7 bits de entrada, com saídas e entradas ativadas em nível alto, aplica-
se a entrada 001 0110. Qual a saída?
 101
010
1101
1010
111
 2. Ref.: 3990190 Pontos: 1,00  / 1,00
O circuito, a seguir, usa um multiplexador de 4 entradas para 1 saída. A lógica da saída , em função de e , é:


ENSINEME: CIRCUITOS LÓGICOS SEQUENCIAIS

 3. Ref.: 4161258 Pontos: 1,00  / 1,00
Um contador crescente de 4 bits, com clear e load síncronos, oferece a saída Q3Q2Q1Q0. Sabendo-se que o número
em binário 1000 está ligado à sua entrada paralela de carregamento, que a lógica (Q2.Q0) aciona o load e que a lógica
(Q3.Q1) aciona o clear, o número de estados da sequência permanente é:
12
 9
8
7
10
 4. Ref.: 4158259 Pontos: 1,00  / 1,00
P
P ⊕Q
P
¯̄¯̄
Q
PQ
P +Q
javascript:alert('C%C3%B3digo da quest%C3%A3o: 3990191.');
javascript:alert('C%C3%B3digo da quest%C3%A3o: 3990190.');
javascript:alert('C%C3%B3digo da quest%C3%A3o: 4161258.');
javascript:alert('C%C3%B3digo da quest%C3%A3o: 4158259.');
20/06/23, 18:33 EPS
https://simulado.estacio.br/alunos/ 2/4
Em relação a máquinas de estado, quais das a�rmativas a seguir estão corretas?

I  -   Em máquinas de estado síncronas a saída só pode variar em momentos especí�cos determinados pelo bordo
especi�cado do relógio.
II  -  Todos os tipos de �ip-�op clássicos podem ser utilizados para compor o banco de memória da máquina de
estados síncrona.
III  -  No modelo de Moore a saída depende apenas do estado presente.
 Apenas II e III.
Apenas I e III.
Apenas II.
Apenas I e II.
Todas estão corretas.

ENSINEME: DISPOSITIVOS DE MEMÓRIA

 5. Ref.: 3992833 Pontos: 1,00  / 1,00
Quantas memórias 1024x1 devem ser associadas para formar uma memória com capacidade de armazenar
2 kilobytes, com tamanho de palavra de 8 bits.
8
64
4
 16
32
 6. Ref.: 3992834 Pontos: 1,00  / 1,00
Em informática, memória é um termo genérico utilizado para especi�car dispositivos capazes de armazenar
dados ou programas, de forma permanente ou temporária. No que se refere ao uso de energia para manter a
informação, as memórias são comumente classi�cadas como voláteis e não voláteis. Assinale a alternativa
que apresenta SOMENTE memórias voláteis.
RAM
EPROM E DRAM
 DRAM e SRAM
RAM e FLASH
ROM e EEPROM

ENSINEME: FLIP-FLOPS

 7. Ref.: 3990392 Pontos: 1,00  / 1,00
Marque a alternativa que preenche as lacunas corretamente e em ordem:
I - Nos ________ a saída, em geral, só se modi�ca em instantes especí�cos de tempo
javascript:alert('C%C3%B3digo da quest%C3%A3o: 3992833.');
javascript:alert('C%C3%B3digo da quest%C3%A3o: 3992834.');
javascript:alert('C%C3%B3digo da quest%C3%A3o: 3990392.');
20/06/23, 18:33 EPS
https://simulado.estacio.br/alunos/ 3/4
II - O sinal de _________ irá colocar a saída   do �ip-�op   em 0 assim que for ativado
III - Para inverter a saída de um �ip-�op   a entrada   deve ser  _______ .
circuitos sequenciais, clear e 11
circuitos sequenciais, preset, 1
 �ip-�ops, clear e 11
latches, clear e 1
�ip-�ops, relógio e 1
 8. Ref.: 3990391 Pontos: 1,00  / 1,00
O circuito representado tem como função o acionamento de uma fechadura pela sequência de senhas
digitadas a partir do teclado.
A fechadura é aberta quando Q2 é igual a 1. Para isso ocorrer, deve-se digitar o primeiro número, que é
convertido em BCD, dar um pulso de clock na entrada ENTER e repetir o processo para o segundo número.
O bit D é o mais signi�cativo (MSB) e bit A o menos signi�cativo (LSB). A sequência de dígitos que deve ser
digitada para abrir a fechadura é:
7 e 3
7 e 1
3 e 7
5 e 8
 8 e 5

ENSINEME: SISTEMAS DE NUMERAÇÃO, ÁLGEBRA BOOLEANA E SIMPLIFICAÇÃO DE CIRCUITOS LÓGICOS

 9. Ref.: 3989734 Pontos: 1,00  / 1,00
A �gura abaixo apresenta um circuito formado por portas lógicas. Para este circuito, a expressão lógica de
saída correta é:
Q JK
JK JK
X
X
X
javascript:alert('C%C3%B3digo da quest%C3%A3o: 3990391.');
javascript:alert('C%C3%B3digo da quest%C3%A3o: 3989734.');
20/06/23, 18:33 EPS
https://simulado.estacio.br/alunos/ 4/4

 10. Ref.: 3989743 Pontos: 1,00  / 1,00
Considerando um concurso onde os candidatos serrão avaliados a partir da combinação das respostas
binárias (sim - 1 ou não - 0) a quatro questões (A, B, C, D), construiu-se o seguinte circuito digital para
selecionar os candidatos.
Sabendo que o LED L1 só acenderá para o nível lógico 1 na sua entrada, e que isso seria a indicação de
aprovação, qual das alternativas a seguir apresenta corretamente possíveis combinações binárias das
respostas às questões A, B, C e D, nessa sequência, que garantem a aprovação de um candidato?
0110, 1010 e 1000
0011, 0001 e 0010
1001, 1101 e 1110
 0111, 1001 e 1011
1011, 1101 e 1010
Y   = A
Y   = A+
¯̄¯̄
B
Y   = A
¯̄¯̄
B
Y   = B
Y   =
¯̄¯̄
B
