ESPELHO E BASE - BANHO LOFT - MARCENARIA

Prévia do material em texto

3

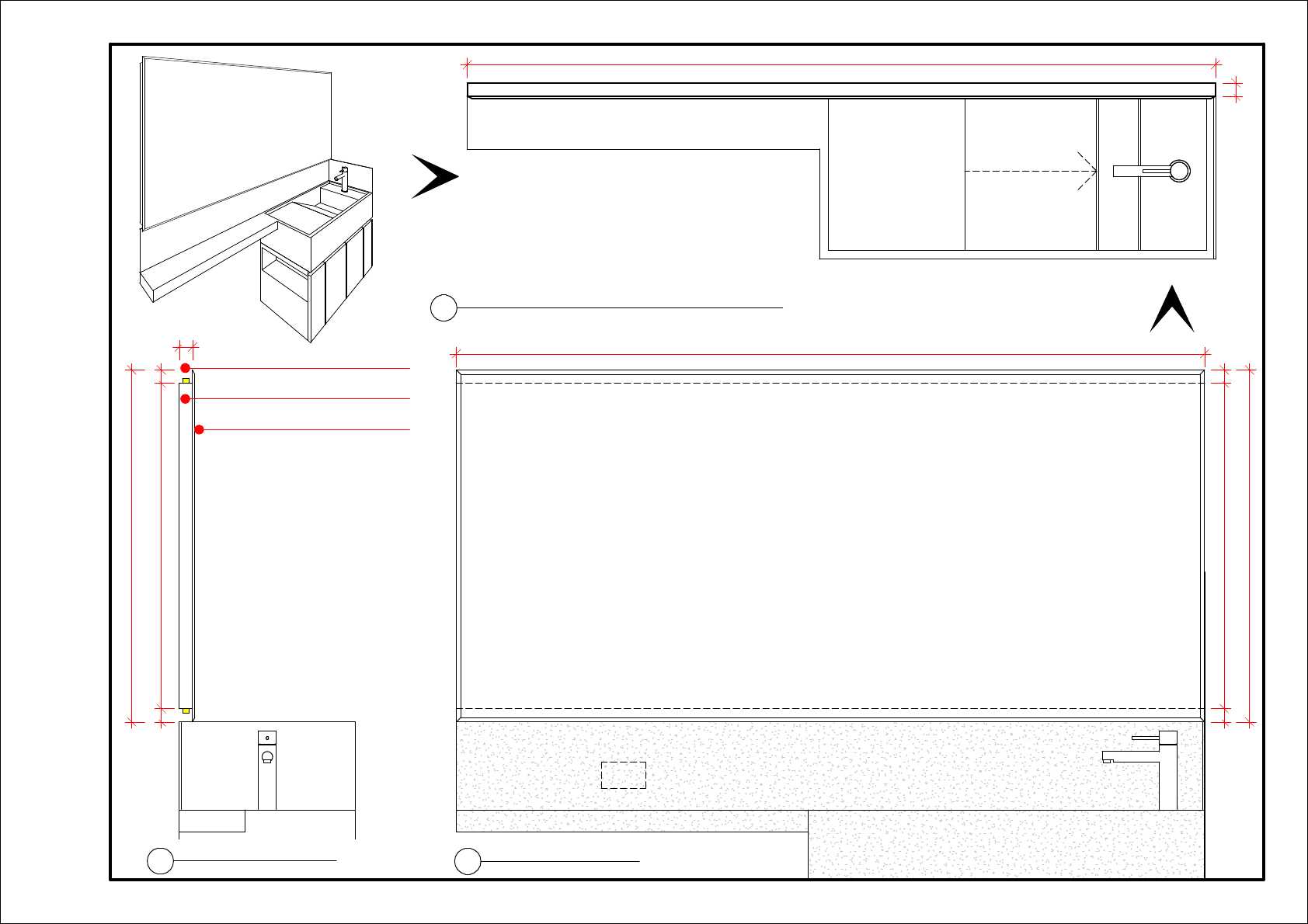

PLANTA BAIXA - ESPELHO BANHEIRO DO LOFT
ESCALA 1:10
01
V2
V
1
1.70
V2 - VISTA FRONTAL
ESCALA 1:10
03
1.70
3
74
3
- ESPELHO - FAZER BISOTÊ DE 1cm EM TODO O PERÍMETRO
- ALINHAR ALTURA DO ESPELHO COM A ALTURA FINAL DO BOX DO CHUVEIRO
- RECUO 5cm NA BASE DE MDF PARA INSTALAÇÃO DE FITA DE LED
80
V1 - VISTA LATERAL
ESCALA 1:10
02
3
74
3
80
RECUO PARA FITA DE LED
3
BASE EM MDF
ESPELHO BISOTADO
OBS.: PROJETO DESENVOLVIDO ANTES DA FINALIZAÇÃO DA OBRA, PODE HAVER DIFERENÇAS NAS MEDIDAS. CABE AO PROFISSIONAL DE MARCENARIA FAZER A CONFERÊNCIA IN LOCO.
