REPRESENTAÇÃO GRÁFICA PARA PROJETO

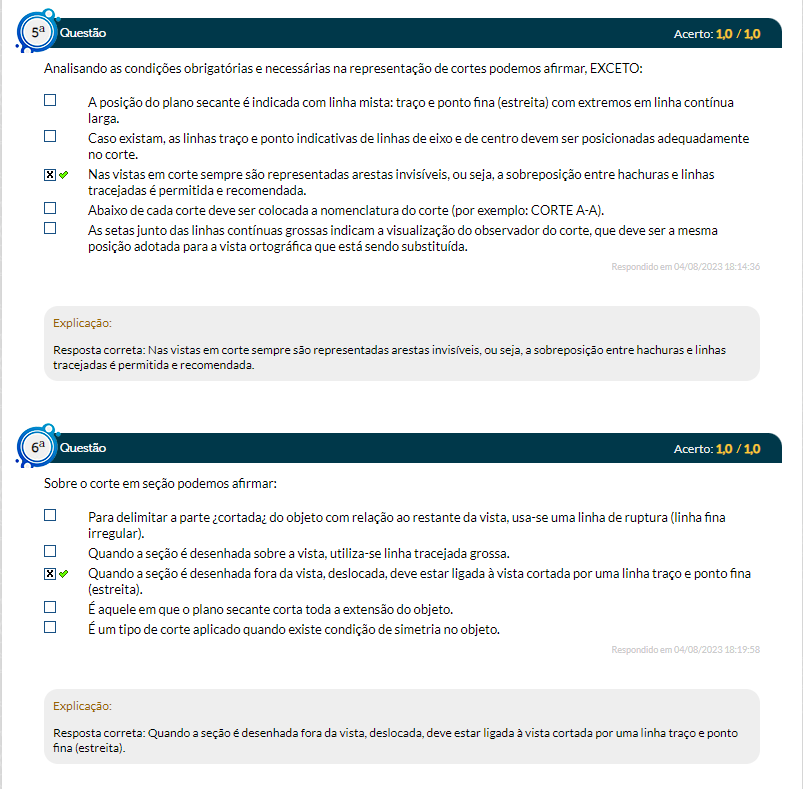

Analisando as condições obrigatórias e necessárias na representação de cortes podemos EXCETO:


A posição do plano secante é indicada com linha mista: traço e ponto (estreita) com extremos em linha contínua larga.
Caso existam, as linhas traço e ponto indicativas de linhas de eixo e de centro devem ser posicionadas adequadamente no corte.
Nas vistas em corte sempre são representadas arestas ou a sobreposição entre hachuras e linhas tracejadas é permitida e recomendada.
Abaixo de cada corte deve ser colocada a nomenclatura do corte (por exemplo: CORTE A-A).
As setas junto das linhas contínuas grossas indicam a visualização do observador do corte, que deve ser a mesma posição adotada para a vista ortográfica que está sendo substituída.
