Vimos ao longo do estudo das engrenagens cilíndricas de dentes retos (ECDRs) que
elas são elementos de grande importância no transporte de torque e velocidade.
Podemos encontrar engrenagens em praticamente todo dispositivo mecânico.
Engrenagens são basicamente rodas dentadas que se movem uma a outra sem
deslizamento e operam sobre o mesmo princípio de uma alavanca-os dentes agem
como alavancas que giram e empurram as outras engrenagens a fim de produzir um
movimento relativo.
Com base no conhecimento adquirido, analise a Figura 1, que mostra um motor elétrico,
ao qual está acoplado um sistema de transmissão de múltiplos eixos.

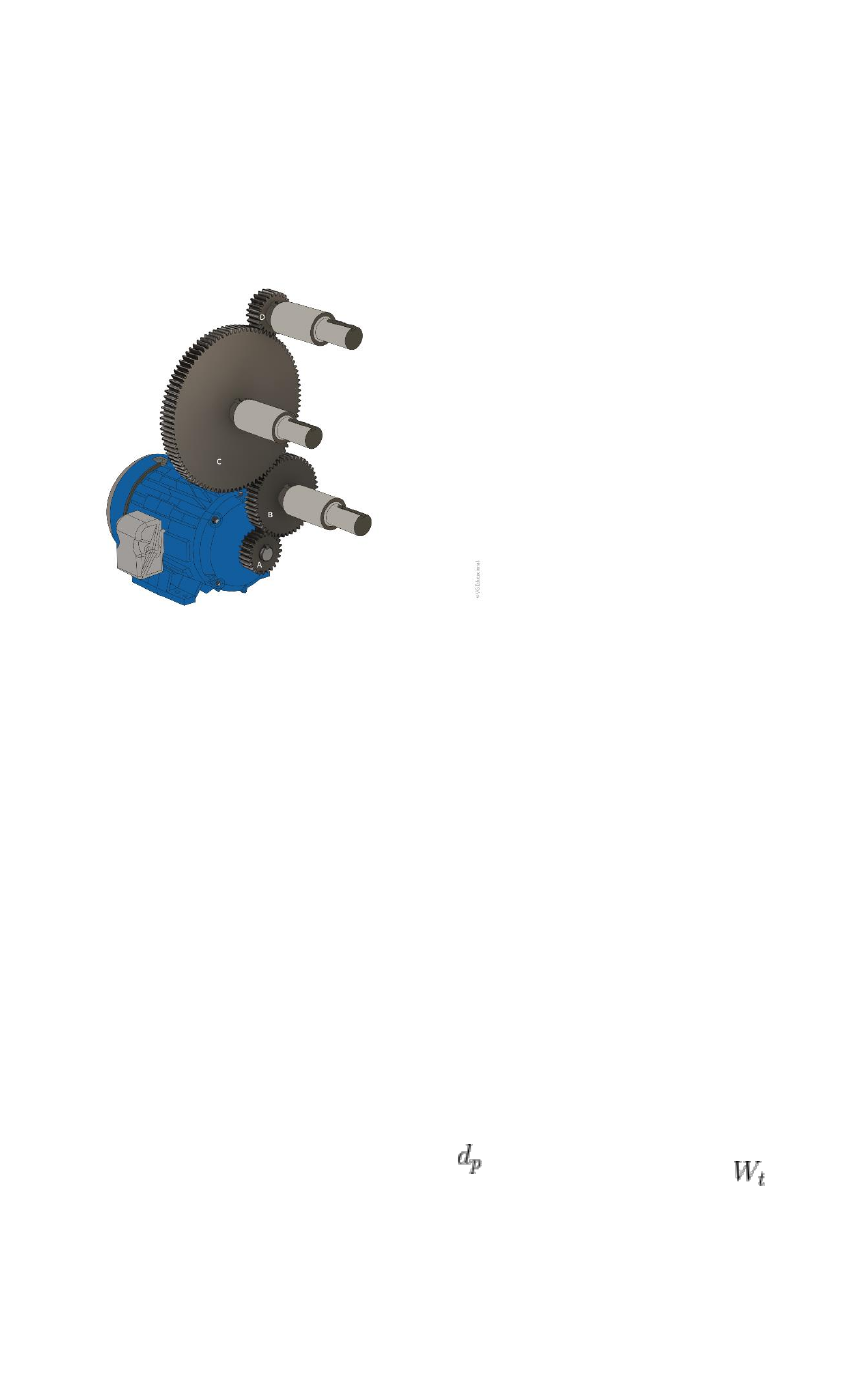

Figura 1 - Transmissão com múltiplos eixos de saída a partir de um motor
Fonte: Mott; Vavrek; Wang (2018, p. 424).
#PraCegoVer: a imagem apresenta um motor elétrico, no qual ao seu eixo está acoplada a
engrenagem A. A engrenagem B, que está engrenada à engrenagem A, é maior e está em um
eixo distinto. Engrenada à engrenagem B está a engrenagem C, que é maior que a engrenagem
B, também em um eixo distinto. Por fim, a engrenagem D está engrenada na engrenagem C,
sendo de menor tamanho do que esta, além de estar em um eixo distinto.
Agora, use a Tabela 1 para compreender fisicamente o que está acontecendo e
descreva como a geometria das engrenagens influencia na transmissão de velocidade
e de torque. Em relação aos parâmetros mencionados na Tabela 1, indique de que
forma o projetista pode relacionar os parâmetros e se é necessária uma análise
abrangente ou se uma análise isolada de cada um dos parâmetros é adequada.

Engrenagem
Potência
P (hp)
Número
de
dentes
N
Diâmetro
primitivo (mm)
Rotação
no eixo
n (rpm)
Torque
no
eixo T
(N⋅m)
Força
tangencial
 (N)
A 20 24 76,2 1750 81,41 2134,75
B 8 48 152,4 875 65,13 854,72
C 7 96 304,8 437,5 113,98 747,90
D 5 24 76,2 1750 20,35 534,12
Tabela 1 - Dados relacionados à transmissão
RESPOSTA:
Com o conhecimento adquirido, podemos já identificar que o sistema proposto a cima é um
trem de engrenagens simples, com engrenagens de contato externo, onde cada eixo carrega
uma engrenagem, que nesse caso estão funcionando em pares. A velocidade angular e torque
são inversamente proporcionais em um sistema de transmissão como esse. Quanto maior o
torque, menor a velocidade e vice-versa. Qualquer variação na razão aparecera como uma
oscilação na velocidade e no torque de saída. O trem de engrenagens simples apresentado
tem a função de mudar o sentido da rotação. Podemos observar que existem mudanças de
velocidade e torque dentro do sistema pelos dados fornecidos, mas na engrenagem de saída a
rotação é a mesma com menor torque. Assim o projetista teria que ficar atento a esses dados
de saída se são compatíveis com a função desse sistema, sendo necessário uma análise mais
abrangente.
