02756PROPRIEDADES GEOMÉTRICAS DE ÁREA


1.


(DEMAE - GO / 2017 - adaptada) Para determinação das tensões máximas atuantes em seções
transversais, são necessários cálculos de características geométricas da seção, como o momento
de inércia e o centro geométrico da seção. A coordenada vertical do centro geométrico da seção
pode ser expressa como:
ycg=1A∫AydA���=1�∫����
onde A é a área da seção transversal e y é distância medida na vertical. Isto posto, considere a

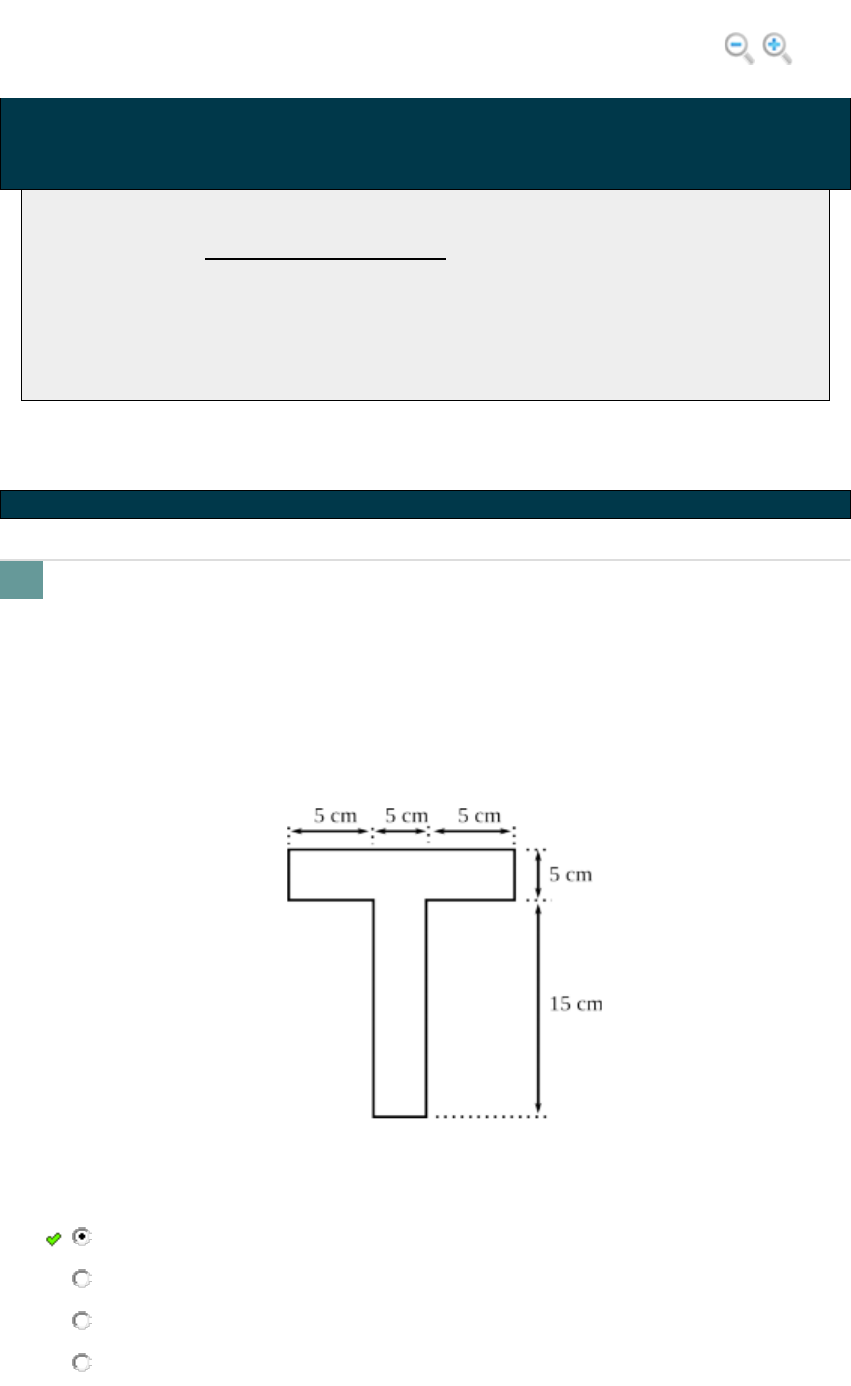

seção ilustrada na figura.

Para esta seção transversal, a coordenada vertical do centro geométrico da seção (ycg), em
relação à base da seção, vale:

12,5 cm


15 cm


7,5 cm


17,5 cm
https://simulado.estacio.br/bdq_simulados_exercicio_ensineme.asp
javascript:diminui();
javascript:aumenta();


10 cm
Data Resp.: 29/04/2023 15:42:52

Explicação:
Solução:
¯¯̄y=∑¯yi.Ai∑Ai�¯=∑�¯�.��∑��
¯¯̄y=(7,5).75+(17,5).(75)75+75=12,5cm�¯=(7,5).75+(17,5).(75)75+75=12,5��





2.


Considere uma seção reta de um componente estrutural, conforme a figura a seguir.

Imagem: Julio Cesar José Rodrigues Junior
O momento estático da seção triangular em relação ao eixo y (Sy��) é:


Sy=12.000cm3��=12.000��3


Sy=20.000cm3��=20.000��3

Sy=9.000cm3��=9.000��3


Sy=18.000cm3��=18.000��3


Sy=15.000cm3��=15.000��3
Data Resp.: 29/04/2023 15:45:26

Explicação:
Solução: Sy=¯¯̄x.A→Sy=10.900=9.000cm3��=�¯.�→��=10.900=9.000��3





3.

Um eixo circular maciço apresenta diâmetro D = 2R será utilizado em uma estrutura como elemento
estrutural. Como parte do dimensionamento da estrutura, o engenheiro necessita determina o
https://simulado.estacio.br/bdq_simulados_exercicio_ensineme.asp
https://simulado.estacio.br/bdq_simulados_exercicio_ensineme.asp

momento estático (Sx��) da seção reta (ver figura) em relação ao eixo horizontal x. Dessa forma,
a expressão que calcula esse momento estático ou de primeira ordem é:

Imagem: Julio Cesar José Rodrigues Junior


Sx=0��=0


Sx=π.R3��=π.�3


Sx=π.R34��=π.�34

Sx=2.π.R3��=2.π.�3


Sx=π.R32��=π.�32
Data Resp.: 29/04/2023 15:48:32

Explicação:
Solução: Sx=¯¯̄y.A→Sx=(2.R).pR2=2.π.R3��=�¯.�→��=(2.�).��2=2.π.�3






02828TORÇÃO


4.

(Questão 5.33 do livro Resistência dos Materiais, HIBBELER, R.C, 2010, p.
138) O projeto prevê que o eixo de transmissão AB de um automóvel será
um tubo de parede fina. O motor transmite 125kW quando o eixo está
girando a 1500rpm. Determine a espessura mínima da parede do eixo se o
diâmetro externo for 62,5mm. A tensão de cisalhamento admissível do
material é 50MPa.
https://simulado.estacio.br/bdq_simulados_exercicio_ensineme.asp


Fonte: Resistência dos materiais, HIBBELER, R.C, 2010, p. 138.


5,0mm.


3,5mm.


4,5mm.


4,0mm.

3,0mm.
Data Resp.: 29/04/2023 15:49:19

Explicação:
Gabarito: 3,0mm.
Solução:
f=1500rpm=25Hz�=1500���=25��
Cext=31,25mm=0,03125m����=31,25��=0,03125�
Pot=2p⋅f⋅T���=2�·�·�
125000=2p⋅25⋅T125000=2�·25·�
T=796,2N.m�=796,2�.�
tmáxima=2.T.cextπ⋅(c4ext−c4int)��á����=2.�.����π·(����4−����4)
50.106=2⋅(796,2)⋅(0,03125)π⋅(0,031254−c4int50.106=2·(796,2)·(0,03125)π·(0,031254−����4
cint=0,02825m=28,25mm����=0,02825�=28,25��

Assim, t=31,25−28,25=3,0mm�=31,25−28,25=3,0��





5.


(SABESP / 2014) Para responder à questão, considere os dados a seguir.

Dados:
Momento de inércia polar do tubo: J=1,0x10−6m4�=1,0�10−6�4
Módulo de elasticidade do material do tubo: 80x109N/m280�109�/�2
O maior momento de torção que pode ser aplicado ao tubo da figura acima para que as tensões de
cisalhamento tmax���� sobre ele não excedam 120x106N/m2120�106�/�2, em N.m, é
de:

4.000


8.000


20.000


1.000


18.000
Data Resp.: 29/04/2023 15:51:09

Explicação:
Gabarito: 4.000
Solução:
τ=T⋅ρJ0→120⋅106=T⋅0,0310−6→T=4.000N.mτ=�·ρ�0→120·106=�·0,0310−6→�=4.000�.�




https://simulado.estacio.br/bdq_simulados_exercicio_ensineme.asp

6.


(Resistência dos Materiais, HIBBELER, R.C, 2010, p. 161
- adaptada) Um tubo quadrado de alumínio tem as dimensões
mostradas na figura. Determine a tensão de cisalhamento média no
tubo no ponto A se ele for submetido a um torque de 85N.m


1,7MPa.


0,8MPa.


3,2MPa.


2.6MPa.


1,0MPa.
Data Resp.: 29/04/2023 15:46:36

Explicação:
Gabarito: 1,7MPa.
Solução:
τmédia=T2.t.Amédiaτ�é���=�2.�.��é���
A média = 2500.10−6m2.2500.10−6�2.
t=0,01m�=0,01�
τmédia=852⋅(0,01)⋅(2500⋅10−6)=1,7MPaτ�é���=852·(0,01)·(2500·10−6)=1,7���






02465FLEXÃO PURA


https://simulado.estacio.br/bdq_simulados_exercicio_ensineme.asp
7.


(MPE-AM / 2013) A viga simplesmente apoiada da figura possui vão de 6m e está submetida a uma
carga uniformemente distribuída de 2 kN/m.

Se a seção transversal da viga for retangular, com largura b = 10cm e altura h = 30cm, a tensão
normal máxima de tração na flexão que atua na fibra inferior da viga é, em MPa,

6.


4.


12.


8.


10.
Data Resp.: 29/04/2023 15:52:29

Explicação:
Gabarito: 6.
Justificativa:
Mmax=2000.(6)28=9000N.m����=2000.(6)28=9000�.�
σmax=M.cI→σmax=9000.(0,15)0,1.(0,3)312→σmax=6MPaσ���=�.��→σ���=9000.(0,15)0,1.(0,
3)312→σ���=6���





8.


(Petrobras / 2015) O perfil I mostrado na figura é utilizado como viga e estará sujeito à flexão, para
a qual vale a relação σ=Mc/Iσ=��/�, onde M é o momento fletor atuante na seção, c é a
distância da linha neutra (LN) até a fibra mais externa, e I é o momento de inércia da área da seção
transversal.

O perfil é utilizado de tal modo que a linha neutra pode estar apoiada sobre o eixo x ou sobre o eixo
y.A viga apresentará maior resistência à flexão se a linha neutra estiver sobre o eixo

x, porque Ix>Iy��>��
https://simulado.estacio.br/bdq_simulados_exercicio_ensineme.asp
https://simulado.estacio.br/bdq_simulados_exercicio_ensineme.asp


y, porque Iy<Ix��<��


y, porque Ix<Iy��<��


x ou sobre o eixo y, pois Ix=Iy��=��


x, porque Ix<Iy��<��
Data Resp.: 29/04/2023 15:54:43

Explicação:
Gabarito: x, porque Ix>Iy��>��
Justificativa: A área está mais concentrada em torno do eixo y do que em torno do eixo x.
Assim, Iy<Ix��<��. O módulo resistente à flexão W é dado por: W=Ic�=��. Para
os dois casos, o afastamento máximo da linha neutra é igual (a). Como Ix>Iy��>��,
então Wx>Wy��>��, ou seja, a viga é mais resistente à flexão em torno de x.






02464FLEXÃO OBLIQUA, COMPOSTA E FLAMBAGEM


9.


(Exercício 6.104 do livro Resistência dos Materiais, HIBBELER, R.
C, 2010, p. 222 - adaptada) A viga tem seção transversal
retangular. Se estiver sujeita a um momento fletor M = 3.500N.m
direcionado, conforme a figura, determine a tensão de flexão
máxima.



1,8MPa

2,9MPa


3,2MPa
https://simulado.estacio.br/bdq_simulados_exercicio_ensineme.asp


2,0MPa


2,5MPa
Data Resp.: 29/04/2023 15:43:58

Explicação:
Gabarito: 2,9MPa
Justificativa: Projeções do momento M:
My=3500.sen30°=1750N.m��=3500.���30°=1750�.�
Mz=−3500.cos30°=−3031,1N.m��=−3500.���30°=−3031,1�.�
Momentos de inércia:
• Iz=(0,15).(0,30)312=3,375.10−4m4��=(0,15).(0,30)312=3,375.10−4�4
• Iy=(0,30).(0,15)312=8,4375.10−5m4��=(0,30).(0,15)312=8,4375.10−5�4Determinação da tensão por flexão no ponto A, a partir da equação 5:
σx=−(−3031,1).(0,15)3,375.10−4+1750.(0,075)8,4375.10−5σ�=−(−3031,1).(0,15)3,375.10−4+1750.(0,075
)8,4375.10−5
σx=2,9MPaσ�=2,9���





10.


(FIOCRUZ / 2010) Duas barras B1 e B2 de mesmo
comprimento são formadas pelo mesmo material com
comportamento elástico-linear e possuem a mesma seção
transversal. A barra B1 é engastada numa extremidade e livre
na outra, e a barra B2 é engastada nas duas extremidades. A
razão entre as cargas críticas de flambagem das barras B1 e
B2 vale:

1/16.


2.


4.


16.


1/4.
Data Resp.: 29/04/2023 15:55:34

Explicação:
Gabarito: 1/16.
Justificativa: As vinculações de B1�1 e B2�2 são tais que os comprimentos efetivos
são:
https://simulado.estacio.br/bdq_simulados_exercicio_ensineme.asp
B1:Le=2LeB2:Le=0,5.L�1:��=2�e�2:��=0,5.�
Substituindo na expressão para a carga crítica:
Pcr1Pcr2=π2.E.I4.L2π2.E.I(0,25).L2=116���1���2=π2.�.�4.�2π2.�.�(0,25).�2=116
