AVALIAÇÃO - SUPORTE MANUTENÇÃO DE COMUTADORES
ALUNO:______________________________________________________________________
TURMA/SÉRIE:________________________________________________________________

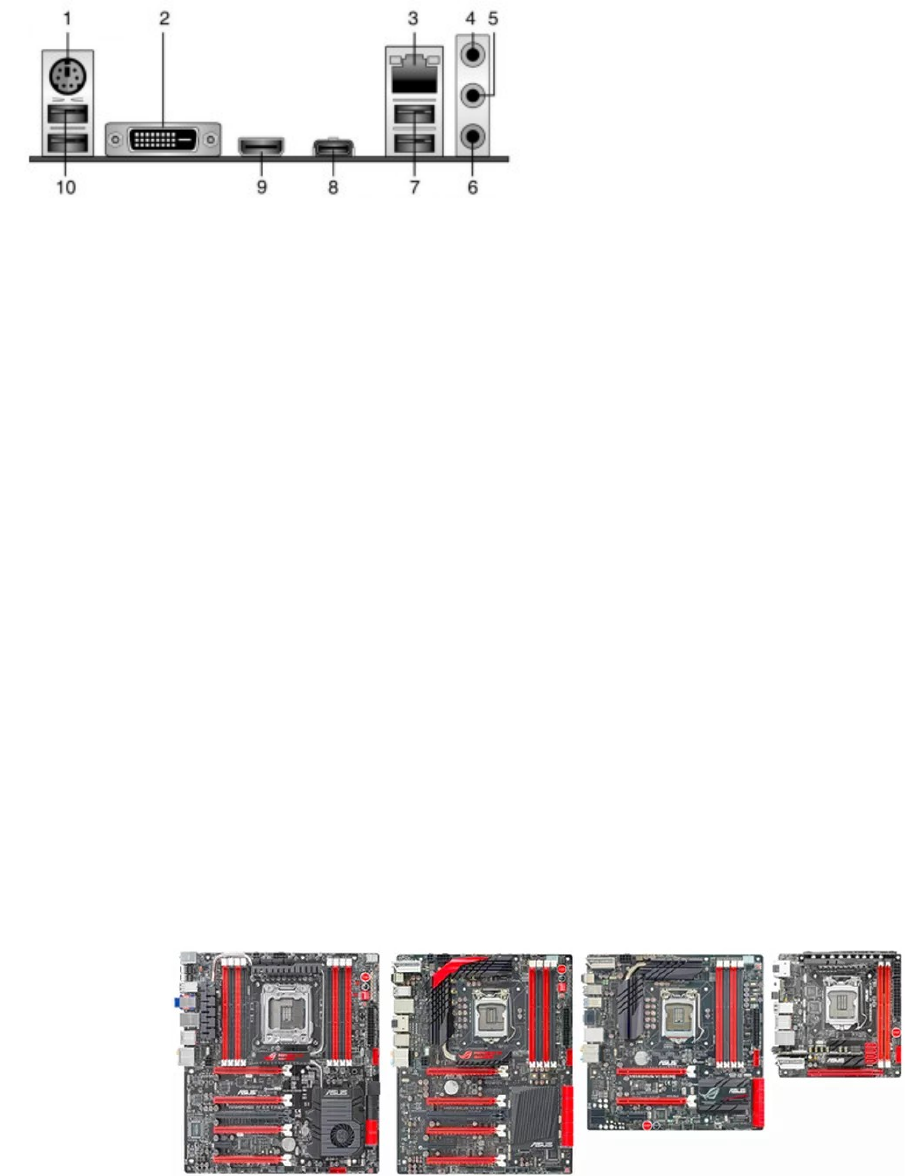

1) Sobre os conectores desta placa, analise as sentenças a seguir e atribua V (verdadeiro) ou F (falso) às
afirmativas:
( ) Esta placa-mãe possui apenas uma conexão de vídeo, representada pelo conector 2.
( ) Essa placa possui USB-A?
( ) O conector 10 é do tipo USB-A.
( ) O conector 3 é do padrão SATA e é utilizado para a ligação de discos externos.
( ) Os conectores 4, 5 e 6 são utilizados para conectar dispositivos de áudio.
2) No contexto da arquitetura de computadores, há, atualmente, microcomputadores na versão desktop que
apresentam sua placa-mãe com componentes integrados, reunindo nela própria as placas de rede e de vídeo e
outros componentes integrados. Dessa forma, elas compartilham a memória da RAM existente. Quando ocorre
essa arquitetura de integrar os componentes na própria placa-mãe, dá-se o nome de
a) Plug-and-play
b) Onboard
C) Balanced line
d) Off-board
3) A respeito dos componentes do computador, informe se é verdadeiro (V) ou falso (F) o que se afirma a seguir.
( ) A placa-mãe de um computador é chamada de CPU.
( ) O processador do computador se conecta à placa-mãe por meio da porta USB.
( ) A placa-mãe tem apenas SLOTS e não possui SOQUETES.
4) Existe diversos tipos de tamanhos e modelos de placas mães no mercado, a mais conhecidas são as com
nomenclatura ATX e ITX. Os tamanhos são: micro-ATX, mini-ATX, ATX e E-ATX. Escreva abaixo da imagem na
ordem correta os tamanhos citados.

5) Sobre a placa-mãe, é INCORRETO afirmar que:
a) Interconecta os diversos componentes físicos do computador.
b) Possui uma bateria de lítio para manter salvos os dados na BIOS.
c) Chipset Northbridge é responsável pelo controle dos dispositivos de entrada e saída.
d) Padrão ATX proporciona uma melhor ventilação quando comparado ao padrão AT.
e) O slot SATA pode ser utilizado para conectar uma placa de vídeo.
6) O tipo de soquete usado pelo processador é a característica técnica mais importante de se saber para o
usuário ou técnico que está montando um computador, pois o tipo de soquete define o tipo de placa-mãe que
terá de usar. Assinale a alternativa que corresponde ao soquete de um processador AMD.
a) AM3
b) SEPRON
c) AM4
d) LGA
7) No contexto da organização e arquitetura de computadores, a figura abaixo ilustra uma das principais famílias
de microprocessadores da linha Intel:
Qual a nomenclatura da arquitetura da Intel e onde fica a pinagem do seu componente?
a) LGA com pinagem na placa-mãe.
b) AM4 com pinagem no processador.
c) SEPRON com pinagem no CHIPSET.
d) LGA com pinagem do processador
8) Julgue o item, relativo aos processadores. A instalação de processadores que utilizam soquetes do tipo LGA é
bem simples e não requer muito cuidado, já que os pinos ficam no processador, e não no soquete.
a) CERTO
b) ERRADO
9) Com poucas palavras descreva os componente, entradas, barramentos desta placa mãe, utilizando a a
legenda:
10) Na mesma placa-mãe diga o que é e para que serve os componente da legenda I2 e D?
