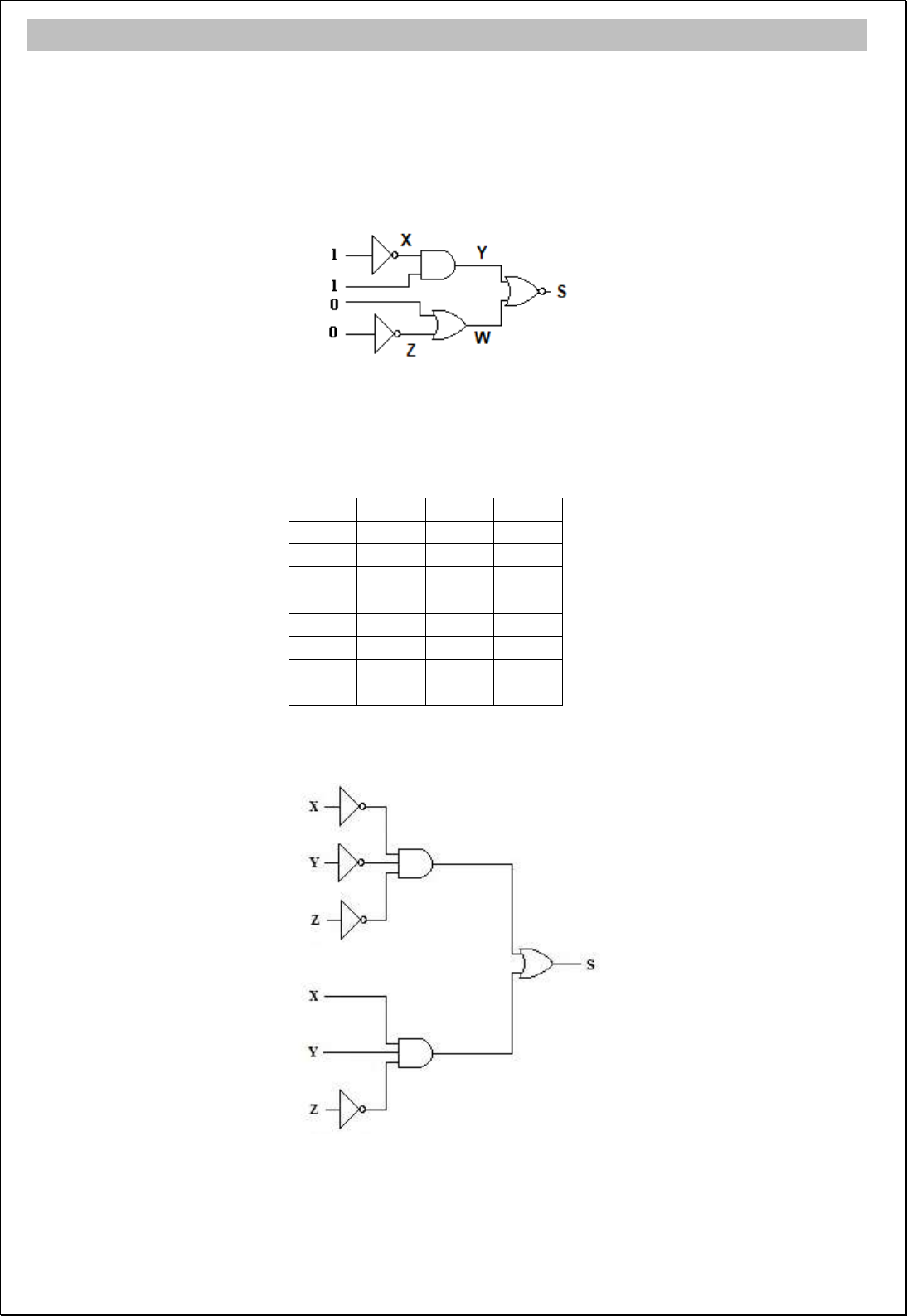

TRABALHO ACADÊMICO PROVA AV1 ( x ) AV2 ( ) AV3 ( ) – DISCIPLINA: Circuitos Digitais TURMA: _________ QUESTÕES DISCURSIVAS Questão 1 (Valor 1,5 pontos) No circuito a seguir, indique os níveis lógicos na saída de cada porta lógica: Resposta: X = 0; Y = 0; Z = 1; W = 1; S = 0 Questão 2 (Valor: 1,5 pontos) Dada a tabela verdade a seguir, construa o circuito digital de sua expressão, sem simplificação. X Y Z S 0 0 0 1 0 0 1 0 0 1 0 0 0 1 1 0 1 0 0 0 1 0 1 0 1 1 0 1 1 1 1 0 S = X̅ . Y̅ . Z̅ + X . Y . Z̅ Questão 3 (Valor: 1,5 pontos) O resultado da máxima simplificação da expressão lógica S = A̅ . B . C̅ + A̅ . B . C + A . B . C é: A̅ . B . C̅ + A̅ . B . C + A . B . C = B . (A̅ . C̅ + A̅ . C + A . C) = B . [A̅ . C̅ + C . ( A̅ + A)] = B . (A̅ . C̅ + C ) = B . (C + C̅ . A̅ ) S = 𝐁 . (𝐂 + �̅�) 𝐒 = 𝐁 . ( �̅� + 𝐂) Questão 4 (Valor: 1,5 pontos) Simplifique, ao máximo, a expressão do circuito a seguir: S = X̅ . Y̅ . Z̅ + X̅ . Y̅ . Z + X . Y̅ . Z̅ + X . Y̅ . Z S = X̅ . Y̅ . (Z̅ + Z) + X . Y̅ . (Z̅ + Z) S = X̅ . Y̅ + X . Y̅ S = Y̅ . (X̅ + X ) S = 𝐘
