Material de Consulta para o Aluno

4º Tópico – Projetos de circuitos combinacionais

Podemos utilizar circuitos lógicos para resolver problemas em que necessitamos de
uma resposta em determinadas situações. Quando a saída depende exclusivamente
das entradas temos os circuitos combinacionais. Nesta etapa abordaremos este tipo
de circuito.

A sequência lógica utilizada nestes projetos é demonstrada na figura 1.

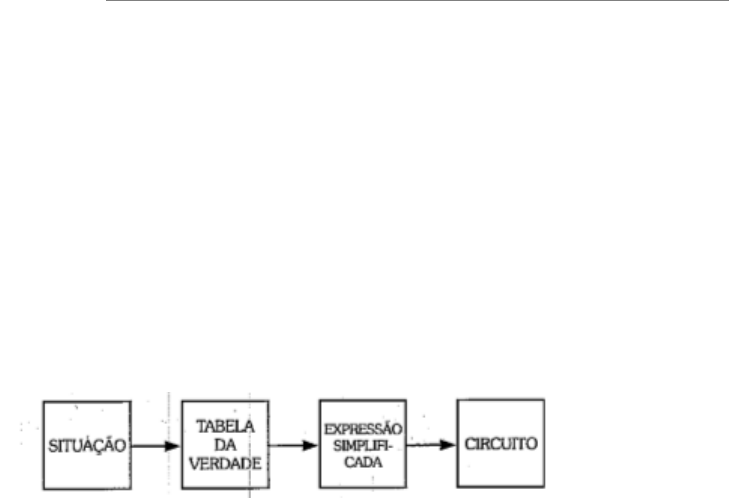

Figura 1 - Sequência lógica de um projeto combinacional
A partir de agora vamos analisar alguns exemplos de projetos de circuitos
combinacionais e executá-los na prática.

Circuitos de duas variáveis

Exemplo 1 – Elabore um circuito lógico para encher um tanque industrial por meio de
duas eletroválvulas, sendo uma para entrada de líquido e outra para saída.
Usaremos dois sensores “A” e “B” de níveis máximo e mínimo respectivamente,
obedecendo as seguintes condições:
a) Nível de líquido abaixo do sensor “B”: eletroválvula de saída fechada e
eletroválvula de entrada aberta;
b) Nível de líquido abaixo do sensor “A” e acima do sensor “B”: eletroválvula de
saída e entrada aberta;
c) Nível de líquido acima do sensor “A”: eletroválvula de saída aberta e
eletroválvula de entrada fechada.

Resolução:
Primeira etapa – Definição das variáveis
Variáveis de entrada: Sensores
Variáveis de saída: Eletroválvulas de entrada e saída.

Ausência de líquido – Nível “0”
Presença de líquido – Nível “1”

Eletroválvula aberta – Nível “1”
Eletroválvula fechada - Nível “0”

Eletrônica Digital
Segunda etapa: Tabela Verdade
Como temos duas variáveis de entrada, a tabela verdade será formada por 4
possibilidades.

A B EVent EVsaída
0 0 1 0
0 1 1 1
1 0 X X
1 1 0 1
Figura 2 - Tabela verdade - exemplo 1
A primeira linha da tabela representa de acordo com a definição das variáveis que o
líquido encontra-se abaixo do sensor “B”, logo a eletroválvula de entrada assumirá
nível lógico “1” e a de saída nível lógico “0”.

A segunda linha da tabela representa que o líquido encontra-se entre os sensores
“A” e “B”, então as duas eletroválvulas estarão abertas.

A quarta linha da tabela representa que o reservatório está completamente cheio,
pelas condições a eletroválvula de entrada deve estar fechada e a de saída aberta.

A terceira linha é uma condição inexistente, por isso foi incluído o “X” nas saídas. O
“X” é incluído toda vez que na prática existe uma condição irrelevante, que não faz
parte da realidade e pode ser utilizado como curinga na simplificação. É importante
ressaltar que só é utilizada caso ajude.

Terceira etapa: Simplificação pelo K-mapa
 “EVentrada” “EVsaída”

Figura 3 - Simplificação do exemplo 1 por mapa de Karnaugh
Equação simplificada: 𝐸𝑉𝑒𝑛𝑡 = 	 �̅� 𝐸𝑉	𝑠𝑎í𝑑𝑎 = 𝐵
OBS.: Repare que nesses casos não necessitamos utilizar o X na simplificação.

Quarta etapa: Representação do circuito lógico simplificado

Figura 4 - Circuito lógico simplificado do exemplo 1

2) Deseja-se projetar um alarme para alertar um motorista quando ocorrerem as
seguintes situações:
a) Pressão de sistema de arrefecimento insuficiente
b) Sistema de refrigeração auxiliar
c) Temperatura acima do nominal

O veículo deve ser desligado em caso de pressão do sistema de arrefecimento
for insuficiente ou motor estar com a temperatura acima da nominal sem o
sistema auxiliar estar ligado.

Resolução:
Primeira etapa: Definição das variáveis

Variáveis de entrada: Pressão, sistema de refrigeração auxiliar e temperatura.

Pressão suficiente - Nível lógico “0”
Pressão insuficiente – Nível lógico “1”

Sistema de refrigeração auxiliar desligado – Nível “0”
Sistema de refrigeração auxiliar ligado – Nível “1”

Temperatura normal – Nível “0”
Temperatura acima da nominal – Nível “1”

Variáveis de saída: Alarme

Alarme acionado - Nível “1”
Alarme desligado - Nível “0”

Segunda etapa: Tabela Verdade












Figura 5 - Tabela verdade - exemplo 2







P R T Alarme
0 0 0 0
0 0 1 1
0 1 0 0
0 1 1 0
1 0 0 1
1 0 1 1
1 1 0 1
1 1 1 1
Terceira etapa: Simplificação pelo K-mapa

Figura 6 – Simplificação do exemplo 2 por mapa de Karnaugh
Equação simplificada: 𝐴𝑙𝑎𝑟𝑚𝑒 = 𝐴 +	𝐵3𝐶

Quarta etapa: Representação do circuito lógico simplificado


Figura 7 - Circuito lógico simplificado do exemplo 2

3) Projete um circuito para monitoramento de uma bateria de 15 Volts. A tensão na
bateria é convertida em digital e representada por um número binário de 4 bits sendo
que cada bit equivale a um degrau de 1 V. O circuito deve alertar o usuário sempre
que a tensão da bateria for menor que 9 V.

Resolução:
Primeira etapa: Definição das variáveis
Variável de saída: Alarme
Alarme acionado - Nível lógico “1”
Alarme desligado = Nível lógico “0”

Variável de entrada: sinal digitalizado de tensão
A relação entre o sinal analógico de tensão e o respectivo sinal binário está
representada na tabela da figura 8.









Segunda etapa: Tabela Verdade






















Terceira etapa: Simplificação pelo K-mapa

Figura 8 - Simplificação do exemplo 3 por mapa de Karnaugh
Equação simplificada:			𝑆 = �̅� +	𝐵3𝐶̅𝐷7

Quarta etapa: Representação do circuito lógico simplificado

Figura 9 - Circuito lógico simplificado do exemplo 3
A B C D S
0 0 0 0 1 0 V.
0 0 0 1 1 1 V.
0 0 1 0 1 2V.
0 0 1 1 1 3V.
0 1 0 0 1 4V.
0 1 0 1 1 5V.
0 1 1 0 1 6V.
0 1 1 1 1 7V.
1 0 0 0 1 8V.
1 0 0 1 0 9V.
1 0 1 0 0 10V.
1 0 1 1 0 11V.
1 1 0 0 0 12V.
1 1 0 1 0 13V.
1 1 1 0 0 14V.
1 1 1 1 0 15V.
Figura 7 - Tabela verdade - exemplo 3
