CURSO: CIÊNCIA DA COMPUTAÇÃO
DISCIPLINA: TEORIA DA COMPUTAÇÃO
TEMA 7: Autômatos Finitos Não Determinísticos
GABARITO DE ALGUNS EXERCÍCIOS

1) Converter os AFN’s M2, M4, M5, M6 e M7 do TEXTO DE APOIO (Exercícios da Seção 7.4) nos seus AFD’s
equivalentes. Verifique se os AFD’s reconhecem as linguagens correspondentes.

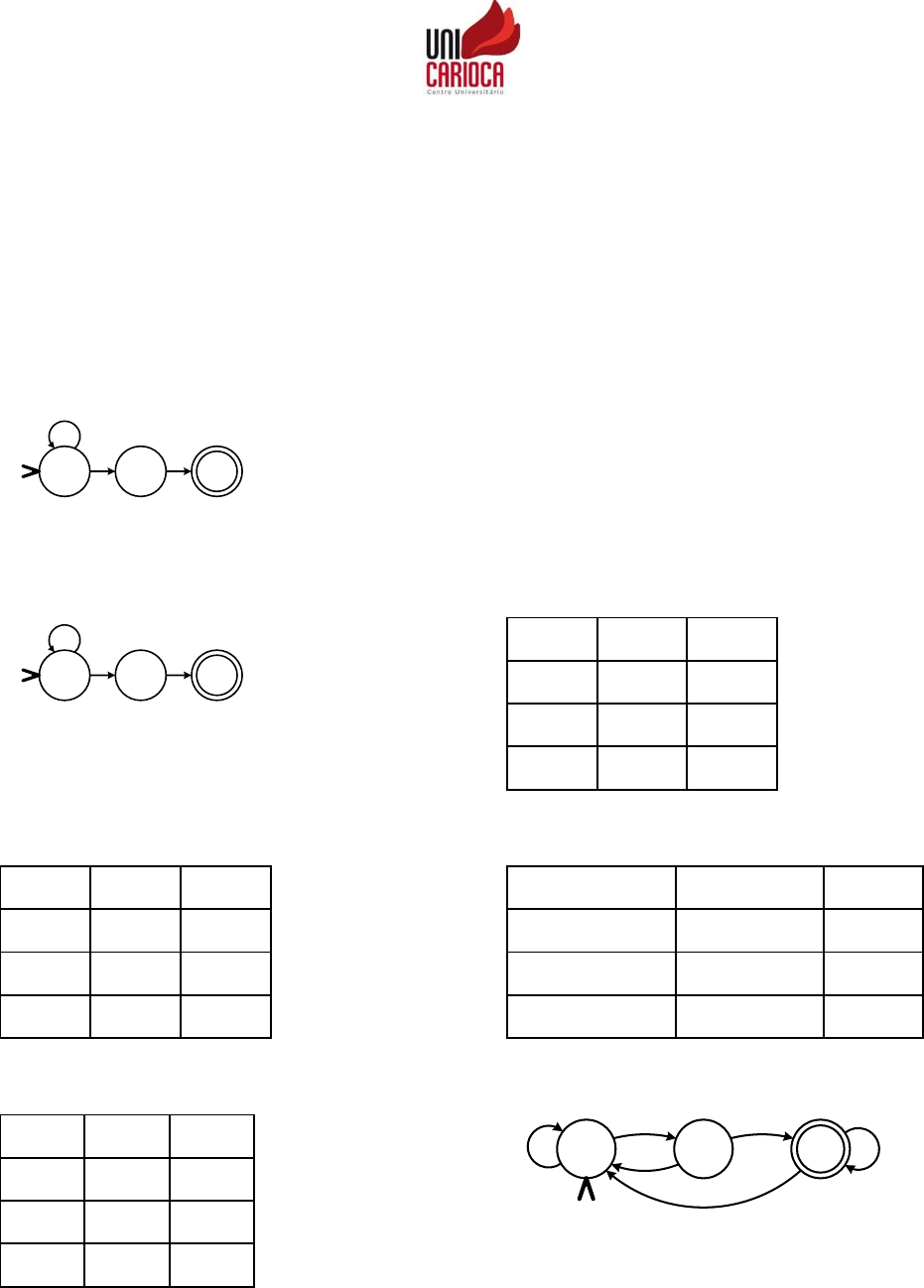

a) L[M2] = L[ (avb)*aa ]
q0
a,b
a
q2q1
a

 M2

1º PASSO: grafo do AFN → tabela do AFN

q0
a,b
a
q2q1
a


AFN a b
> q0 {q0,q1} {q0}
 q1 {q2} ∅
* q2 ∅ ∅

2º PASSO: tabela do AFN → tabela do AFD

AFN a b
> q0 {q0,q1} {q0}
 q1 {q2} ∅
* q2 ∅ ∅

AFD a b
> e0 = {q0} e1 = {q0,q1} e0 = {q0}
 e1 = {q0,q1} e2 = {q0,q1,q2} e0 = {q0}
* e2 = {q0,q1,q2} e2 = {q0,q1,q2} e0 = {q0}

3º PASSO: tabela do AFD → grafo do AFD

AFD a b
> e0 e1 e0
 e1 e2 e0
* e2 e2 e0

e0
b
a
b
e2e1
a
b a

 M2’






b) L[M4] = L[ (avb)*(aa v bb) ]
q0
a,b
a
q2
q1 a
q3
b
b

 M4

1º PASSO: grafo do AFN → tabela do AFN

q0
a,b
a
q2
q1 a
q3
b
b


AFN a b
> q0 {q0,q1} {q0,q3}
 q1 {q2} ∅
* q2 ∅ ∅
 q3 ∅ {q2}

2º PASSO: tabela do AFN → tabela do AFD

AFN a b
> q0 {q0,q1} {q0,q3}
 q1 {q2} ∅
* q2 ∅ ∅
 q3 ∅ {q2}

AFD a b
> e0 = {q0} e1 = {q0,q1} e2 = {q0,q3}
 e1 = {q0,q1} e3 = {q0,q1,q2} e2 = {q0,q3}
 e2 = {q0,q3} e1 = {q0,q1} e4 = {q0,q2,q3}
* e3 = {q0,q1,q2} e3 = {q0,q1,q2} e2 = {q0,q3}
* e4 = {q0,q2,q3} e1 = {q0,q1} e4 = {q0,q2,q3}

3º PASSO: tabela do AFD → grafo do AFD

AFD a b
> e0 e1 e2
 e1 e3 e2
 e2 e1 e4
* e3 e3 e2
* e4 e1 e4

e0
a
b
e3e1
a
b a
e2
b
a
e4
a b
b

 M4’











c) L[M5] = L[ (avb)*aa(avb)* ]
q0
a
q2
a,ba,b
q1
a

 M5

1º PASSO: grafo do AFN → tabela do AFN

q0
a
q2
a,ba,b
q1
a


AFN a b
> q0 {q0,q1} {q0}
 q1 {q2} ∅
* q2 {q2} {q2}

2º PASSO: tabela do AFN → tabela do AFD

AFN a b
> q0 {q0,q1} {q0}
 q1 {q2} ∅
* q2 {q2} {q2}

AFD a b
> e0 = {q0} e1 = {q0,q1} e0 = {q0}
 e1 = {q0,q1} e2 = {q0,q1,q2} e0 = {q0}
* e2 = {q0,q1,q2} e2 = {q0,q1,q2} e3 = {q0,q2}
* e3 = {q0,q2} e2 = {q0,q1,q2} e3 = {q0,q2}

3º PASSO: tabela do AFD → grafo do AFD

AFD a b
> e0 e1 e0
 e1 e2 e0
* e2 e2 e3
* e3 e2 e3

e0
b
a
b
e2e1
a
a
e3 b
b
a

 M5’

2) (d)
